Фетальный монитор - это специализированное медицинское оборудование, предназначенное для непрерывного контроля состояния плода и оценки течения беременности и родов. Современные системы фетального мониторинга позволяют своевременно выявлять признаки гипоксии, нарушения сердечного ритма и другие отклонения, что способствует повышению безопасности матери и ребенка.

Что такое фетальный монитор и где используется

Фетальный монитор представляет собой диагностический прибор для регистрации сердечной деятельности плода, сократительной активности матки и ряда дополнительных физиологических параметров. Исследование, выполняемое с помощью такого оборудования, известно как кардиотокография (КТГ).

Фетальные мониторы широко применяются в:

  • родильных домах;
  • перинатальных центрах;
  • акушерско-гинекологических отделениях;
  • женских консультациях;
  • частных медицинских клиниках;
  • отделениях патологии беременности.

Наиболее часто мониторинг проводится в третьем триместре беременности, а также во время родов для постоянного наблюдения за состоянием плода.

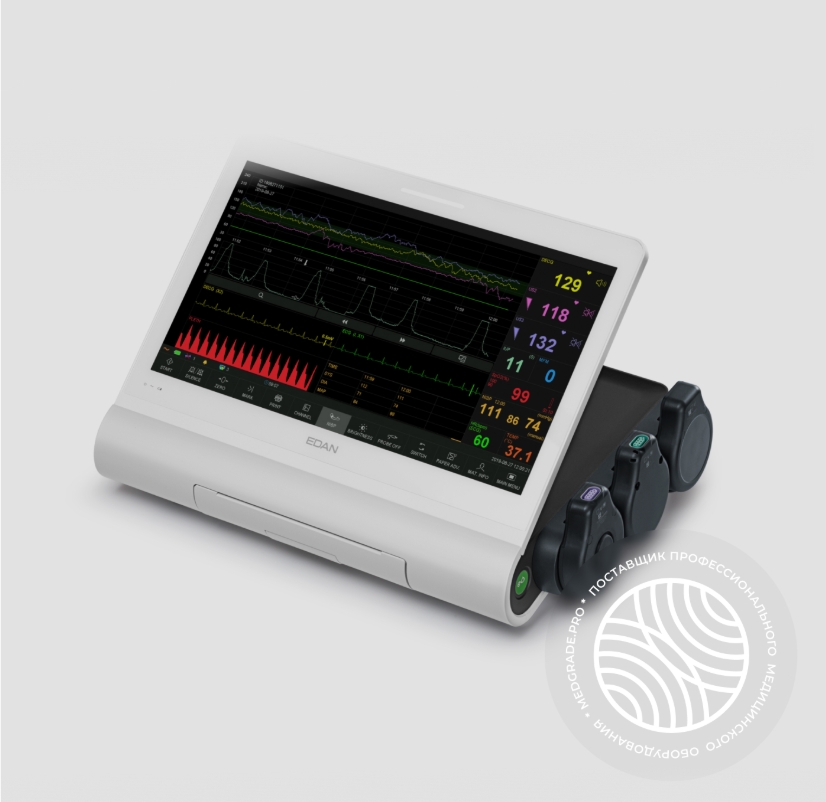

Устройство фетального монитора

Фетальный монитор представляет собой комплекс диагностических модулей, объединенных в единую систему для непрерывного наблюдения за состоянием плода и беременной женщины. В зависимости от класса оборудования и производителя состав компонентов может различаться, однако базовая конструкция большинства современных моделей остается схожей.

Центральный блок управления

Центральный блок является основой фетального монитора.

Он выполняет несколько задач:

  • принимает сигналы от подключенных датчиков;
  • обрабатывает и анализирует полученные данные;
  • отображает результаты на экране;
  • сохраняет информацию во внутренней памяти;
  • передает данные в медицинские информационные системы.

Современные модели оснащаются производительными процессорами, позволяющими выполнять автоматический анализ кардиотокограммы в режиме реального времени.

Ультразвуковой датчик ЧСС плода

Для регистрации сердечной деятельности плода используется допплеровский ультразвуковой датчик.

Его основные функции:

  • обнаружение сердцебиения плода;
  • определение частоты сердечных сокращений;
  • контроль качества сигнала;
  • регистрация изменений сердечного ритма.

Датчик фиксируется на животе беременной женщины в области наилучшего выслушивания сердечных тонов плода.

Токодатчик

Токодатчик предназначен для регистрации сократительной активности матки.

С его помощью определяются:

  • наличие схваток;
  • частота сокращений;
  • продолжительность сокращений;
  • интенсивность родовой деятельности.

Информация отображается на экране в виде отдельной графической кривой и позволяет врачу оценивать динамику родового процесса.

Датчик шевелений плода

В большинстве современных систем предусмотрена регистрация двигательной активности плода.

Для этого используется:

  • специальная кнопка пациента;
  • автоматическое определение движений плода;
  • комбинированные методы регистрации активности.

Полученные данные используются при интерпретации результатов КТГ.

Дисплей и интерфейс управления

Современные фетальные мониторы оснащаются цветными LCD- или TFT-дисплеями.

На экране отображаются:

  • частота сердечных сокращений плода;
  • показатели маточной активности;
  • данные о шевелениях;
  • диагностические сообщения;
  • графики кардиотокографии.

В моделях экспертного класса возможно одновременное отображение параметров двух плодов при многоплодной беременности.

Система документирования

Для сохранения результатов исследования используются:

  • встроенные термопринтеры;
  • электронная память устройства;
  • USB-интерфейсы;
  • сетевые подключения.

Дополнительные модули

Фетальные мониторы экспертного уровня могут комплектоваться:

  • модулем мониторинга матери;
  • пульсоксиметрией;
  • измерением артериального давления;
  • системой централизованного мониторинга;
  • Wi-Fi подключением;
  • программным обеспечением для удаленного наблюдения.

Расширенный функционал особенно востребован в перинатальных центрах и крупных акушерских стационарах.

Принцип работы и регистрация показателей плода

Основой работы большинства современных фетальных мониторов является метод кардиотокографии (КТГ), позволяющий одновременно оценивать сердечную деятельность плода и сократительную активность матки.

Исследование проводится неинвазивно и не доставляет дискомфорта пациентке.

Регистрация сердечного ритма плода

Для определения частоты сердечных сокращений используется допплеровский ультразвуковой датчик.

Принцип работы заключается в следующем:

  1. Датчик излучает ультразвуковые волны.
  2. Волны отражаются от движущихся структур сердца плода.
  3. Отраженный сигнал возвращается к датчику.
  4. Электронный блок анализирует изменения частоты сигнала.
  5. На основе полученных данных рассчитывается ЧСС плода.

Результат отображается в цифровом формате и в виде графической кривой на экране монитора.

Регистрация маточных сокращений

Одновременно с оценкой сердечного ритма выполняется контроль сократительной активности матки.

Токодатчик фиксирует:

  • начало схватки;
  • продолжительность сокращения;
  • интервалы между сокращениями;
  • изменение интенсивности родовой деятельности.

Эти данные позволяют сопоставлять реакцию сердечно-сосудистой системы плода с маточными сокращениями.

Регистрация двигательной активности плода

Во время исследования монитор также фиксирует движения плода.

Для регистрации используются:

  • автоматические алгоритмы обработки сигналов;
  • ручная отметка пациенткой каждого шевеления;
  • комбинированный режим наблюдения.

Связь между двигательными реакциями и изменением сердечного ритма является важным диагностическим критерием.

Какие показатели анализирует фетальный монитор

В процессе КТГ система автоматически оценивает несколько ключевых параметров.

Базальный ритм

Средняя частота сердечных сокращений плода за определенный период наблюдения.

Вариабельность ритма

Показатель колебаний сердечного ритма, отражающий состояние нервной системы плода и его адаптационные возможности.

Акцелерации

Кратковременное учащение сердечного ритма, которое обычно свидетельствует о хорошем функциональном состоянии плода.

Децелерации

Эпизоды замедления сердечного ритма, требующие оценки врачом в зависимости от характера и продолжительности.

Маточная активность

Параметр, отражающий частоту и силу сокращений матки во время беременности или родов.

Формирование кардиотокограммы

Все зарегистрированные данные отображаются в виде кардиотокограммы - графической записи исследования.

Стандартная КТГ включает:

  • кривую частоты сердечных сокращений плода;
  • кривую маточной активности;
  • отметки двигательной активности плода;
  • диагностические комментарии системы.

На основании анализа кардиотокограммы врач получает объективную информацию о состоянии плода и может своевременно выявить признаки гипоксии, дистресса или других осложнений беременности и родов.

Виды фетальных мониторов

Современные фетальные мониторы различаются по назначению, способу регистрации показателей и уровню функциональных возможностей.

По периоду использования

В зависимости от этапа наблюдения за беременностью оборудование подразделяется на антенатальные и интранатальные системы.

Антенатальные фетальные мониторы

Антенатальные модели предназначены для контроля состояния плода во время беременности, преимущественно в третьем триместре.

Основные задачи оборудования:

  • проведение плановых КТГ-исследований;
  • оценка состояния плода при осложненной беременности;
  • выявление признаков внутриутробной гипоксии;
  • динамическое наблюдение за пациентками группы риска.

Интранатальные фетальные мониторы

Интранатальные системы применяются непосредственно во время родов.

Они позволяют:

  • непрерывно контролировать сердечную деятельность плода;
  • оценивать реакцию плода на схватки;
  • отслеживать течение родового процесса;
  • своевременно выявлять признаки дистресса плода.

По способу регистрации данных

Фетальные мониторы могут использовать наружный или внутренний способ мониторинга.

Наружные мониторы

Наиболее распространенный вариант диагностики.

Для регистрации показателей используются датчики, закрепляемые на передней брюшной стенке беременной женщины.

Преимущества метода:

  • неинвазивность;
  • безопасность для матери и плода;
  • простота проведения исследования;
  • отсутствие специальной подготовки.

Именно наружный мониторинг применяется в большинстве плановых обследований.

Внутренние мониторы

Внутренний мониторинг используется преимущественно во время родов по строгим медицинским показаниям.

Для регистрации сердечного ритма применяется специальный электрод, который фиксируется на предлежащей части плода после вскрытия плодного пузыря.

Преимущества метода:

  • высокая точность измерений;
  • устойчивость к помехам;
  • качественная регистрация сигнала при активных движениях роженицы.

Из-за инвазивного характера метод применяется значительно реже наружного мониторинга.

По типу подключения датчиков

В зависимости от конструкции системы фетальные мониторы могут комплектоваться проводными или беспроводными датчиками. Выбор конкретного решения определяется условиями эксплуатации, количеством проводимых исследований и требованиями медицинского учреждения.

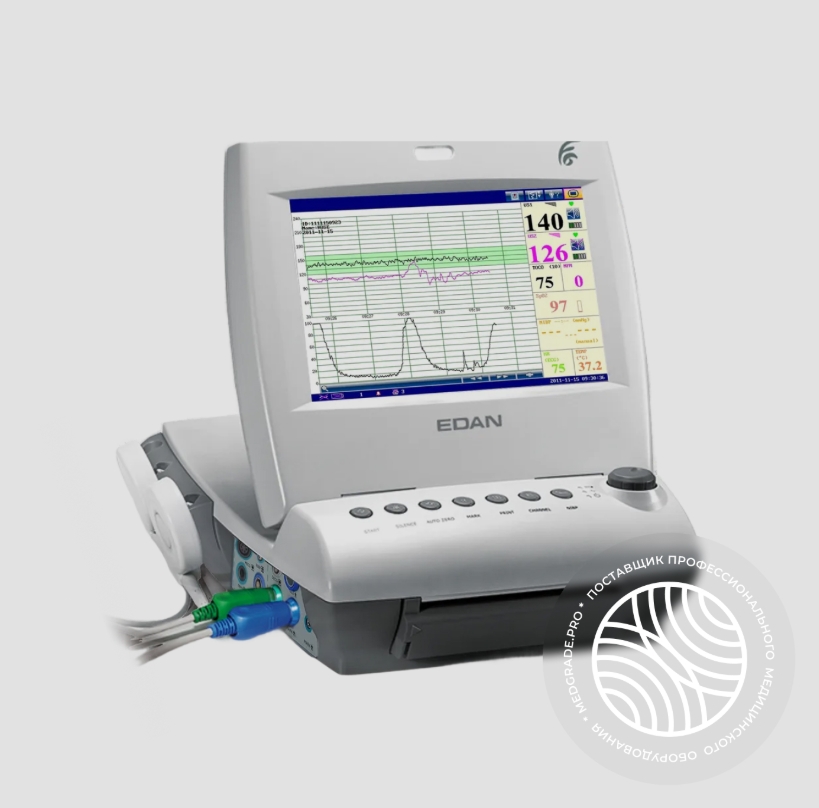

Фетальные мониторы с проводными датчиками

Проводные системы являются наиболее распространенным вариантом оснащения родильных домов, женских консультаций и акушерских отделений.

Ультразвуковой датчик и токодатчик соединяются с основным блоком монитора при помощи кабелей, что обеспечивает стабильную передачу сигнала и высокую надежность работы оборудования.

Преимущества проводных моделей:

  • стабильная передача данных без задержек;
  • высокая помехоустойчивость;
  • простота обслуживания;
  • более доступная стоимость оборудования;
  • широкий выбор моделей различных производителей.

Проводные фетальные мониторы подходят для большинства клинических задач и остаются наиболее востребованным решением при оснащении медицинских учреждений.

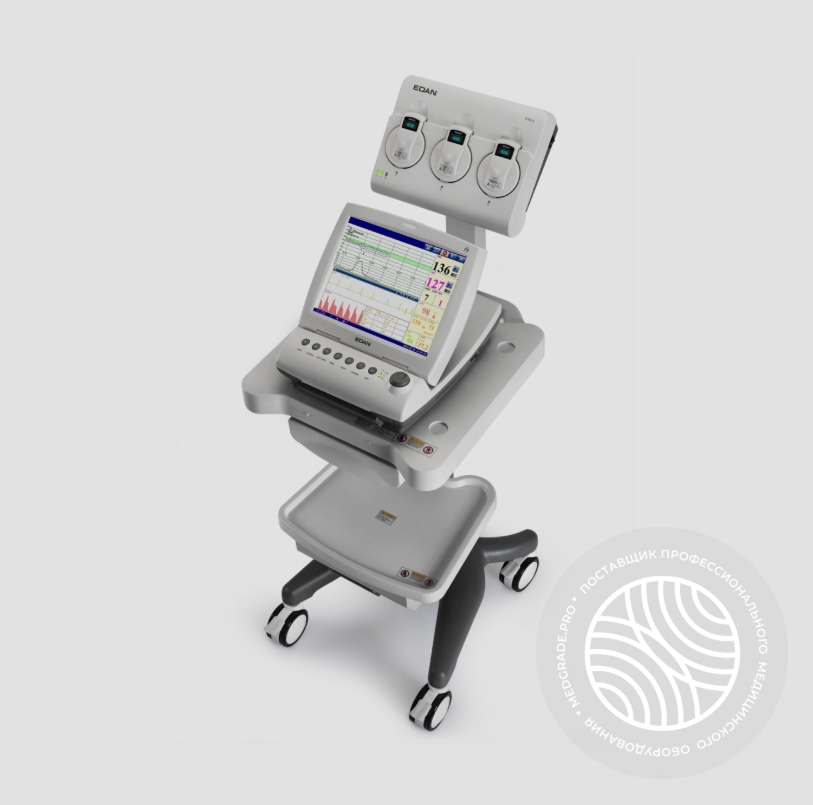

Фетальные мониторы с беспроводными датчиками

Беспроводные системы используют ультразвуковые и токодатчики, передающие информацию на центральный блок посредством радиоканала или технологии Bluetooth.

Главным преимуществом такого оборудования является отсутствие соединительных кабелей, что значительно повышает комфорт пациентки и облегчает работу медицинского персонала.

Беспроводные мониторы позволяют:

  • свободно изменять положение пациентки во время исследования;
  • снизить риск случайного отсоединения датчиков;
  • повысить удобство работы медицинского персонала;
  • уменьшить количество кабелей в родильном зале.

Подобные системы особенно востребованы в современных перинатальных центрах, где большое внимание уделяется комфортному ведению родов и мобильности оборудования.

При этом следует учитывать, что беспроводные датчики требуют регулярной зарядки аккумуляторов и, как правило, увеличивают стоимость комплекта оборудования по сравнению с проводными решениями.

По количеству контролируемых плодов

Одноплодные мониторы

Предназначены для стандартного наблюдения за одним плодом.

Такие системы являются наиболее распространенными и используются в большинстве медицинских учреждений.

Мониторы для двойни и многоплодной беременности

Оснащаются несколькими ультразвуковыми каналами для одновременной регистрации сердечной деятельности двух плодов.

Подобные решения востребованы в:

  • перинатальных центрах;
  • крупных родильных домах;
  • специализированных акушерских стационарах.

По функциональным возможностям

Базовые модели

Предназначены для выполнения стандартной кардиотокографии.

Как правило, обеспечивают:

  • регистрацию ЧСС плода;
  • регистрацию маточной активности;
  • отображение КТГ;
  • печать результатов.

Мониторы среднего класса

Обладают расширенным набором функций.

Дополнительно могут поддерживать:

  • автоматический анализ КТГ;
  • хранение исследований;
  • мониторинг двойни;
  • передачу данных на компьютер.

Экспертные системы

Предназначены для интенсивной клинической практики и непрерывного мониторинга.

Функционал может включать:

  • централизованное наблюдение за несколькими пациентками;
  • интеграцию с медицинскими информационными системами;
  • расширенные алгоритмы анализа;
  • контроль параметров матери;
  • удаленный доступ к данным.

Аускультация плода с помощью фетального монитора

Аускультация плода представляет собой метод оценки сердечной деятельности ребенка путем выслушивания сердечных тонов. На протяжении многих лет для этой цели применялся акушерский стетоскоп, однако современные фетальные мониторы значительно расширили возможности данного метода.

Что такое электронная аускультация

В современных фетальных мониторах реализована функция аудиовоспроизведения сердцебиения плода в режиме реального времени.

После обнаружения сердечного ритма ультразвуковой датчик преобразует полученный сигнал в звуковой формат, который может воспроизводиться через встроенный динамик или наушники.

Медицинский специалист получает возможность не только наблюдать показатели на экране, но и слышать сердцебиение плода.

Как выполняется аускультация

Процедура проводится одновременно с регистрацией кардиотокограммы.

Основные этапы исследования:

  1. Определение положения плода.
  2. Размещение ультразвукового датчика в оптимальной точке.
  3. Настройка качества сигнала.
  4. Включение режима аудиоконтроля.
  5. Прослушивание сердечных тонов плода.
  6. Оценка ритмичности и частоты сердечных сокращений.

Полученные данные используются как дополнительный инструмент контроля качества исследования.

Какие возможности дает аускультация

Функция звукового контроля позволяет медицинскому персоналу:

  • быстро подтвердить наличие сердечной деятельности плода;
  • проверить правильность расположения датчика;
  • контролировать качество регистрируемого сигнала;
  • выявлять выраженные нарушения сердечного ритма;
  • проводить дополнительную клиническую оценку состояния плода.

Особенно полезной данная функция становится во время родов, когда требуется непрерывное наблюдение за состоянием ребенка.

Преимущества фетального монитора перед акушерским стетоскопом

Использование электронных систем аускультации имеет ряд преимуществ по сравнению с традиционными методами.

Ключевые достоинства:

  • более высокая чувствительность;
  • возможность длительного мониторинга;
  • объективная регистрация данных;
  • одновременное отображение графиков КТГ;
  • сохранение результатов обследования;
  • снижение вероятности субъективных ошибок.

Кроме того, врач получает возможность анализировать не только сам факт наличия сердцебиения, но и динамику сердечного ритма в течение всего исследования.

Роль аускультации в современной диагностике

Несмотря на широкое распространение кардиотокографии и автоматизированных систем анализа, аускультация по-прежнему остается важным элементом оценки состояния плода.

В современных фетальных мониторах она выполняет вспомогательную функцию и используется совместно с анализом частоты сердечных сокращений, вариабельности ритма и маточной активности. Комплексный подход позволяет получить наиболее полную клиническую информацию о состоянии плода и своевременно выявить возможные нарушения во время беременности и родов.

Основные функции и режимы работы

Функциональные возможности фетальных мониторов зависят от класса оборудования.

К базовым функциям относятся:

  • регистрация ЧСС плода;
  • регистрация сокращений матки;
  • отображение кардиотокограммы;
  • звуковой контроль сердечного ритма;
  • печать результатов обследования.

Современные профессиональные системы дополнительно обеспечивают:

  • автоматический анализ КТГ;
  • расчет диагностических индексов;
  • регистрацию шевелений плода;
  • хранение данных пациентов;
  • экспорт исследований;
  • подключение к центральным станциям мониторинга;
  • интеграцию с медицинскими информационными системами.

Наличие автоматического анализа позволяет сократить время интерпретации результатов и повысить эффективность работы медицинского персонала.

Производители фетальных мониторов и классы оборудования

На российском и международном рынке представлены решения различных производителей медицинской техники.

Среди наиболее известных брендов:

  • Philips;
  • GE HealthCare;
  • Edan;
  • Comen;
  • Bionet;
  • Huntleigh Healthcare;
  • Mediana;
  • Sonicaid.

Условно оборудование можно разделить на три класса.

Базовый класс

Подходит для небольших медицинских учреждений и кабинетов функциональной диагностики.

Средний класс

Оптимален для женских консультаций, родильных отделений и многопрофильных клиник.

Экспертный класс

Используется в перинатальных центрах и крупных акушерских стационарах. Отличается расширенными диагностическими возможностями, поддержкой сетевой инфраструктуры и высоким уровнем автоматизации.

Срок службы и эксплуатация фетального монитора

Средний нормативный срок службы фетального монитора составляет от 7 до 10 лет, однако фактический ресурс во многом зависит от качества оборудования и соблюдения правил эксплуатации.

Для поддержания работоспособности необходимо:

  • регулярно проводить техническое обслуживание;
  • выполнять метрологический контроль при наличии соответствующих требований;
  • проверять состояние датчиков и кабелей;
  • соблюдать условия хранения и транспортировки;
  • использовать оригинальные аксессуары и расходные материалы.

Качественное сервисное сопровождение позволяет значительно продлить срок эксплуатации оборудования и снизить вероятность отказов.

Инструкция по работе и основные ошибки использования

Перед началом исследования медицинский специалист должен убедиться в исправности оборудования и правильном подключении датчиков.

Основные этапы работы:

  1. Включение системы и самодиагностика.
  2. Размещение пациентки в удобном положении.
  3. Фиксация ультразвукового датчика в области наилучшего выслушивания сердцебиения плода.
  4. Установка токодатчика для регистрации маточных сокращений.
  5. Запуск исследования.
  6. Контроль качества сигнала.
  7. Сохранение или печать результатов.

Наиболее распространенные ошибки:

  • неправильное расположение датчиков;
  • недостаточное количество контактного геля;
  • чрезмерное натяжение фиксирующих ремней;
  • проведение исследования недостаточной продолжительности;
  • интерпретация результатов без учета клинической картины;
  • использование поврежденных датчиков или кабелей.

Соблюдение инструкции производителя позволяет получать достоверные диагностические данные и снижает риск повторных обследований.

Как выбрать фетальный монитор для клиники

Выбор фетального монитора влияет на качество пренатальной диагностики, эффективность работы медицинского персонала и безопасность пациенток.

Современный рынок предлагает широкий выбор моделей - от базовых КТГ-мониторов для женских консультаций до экспертных систем для перинатальных центров. Чтобы оборудование полностью соответствовало задачам учреждения, рекомендуется оценивать несколько ключевых критериев.

Определите задачи медицинского учреждения

Первый этап выбора - понимание того, где именно будет использоваться оборудование.

Для разных медицинских организаций требования к функционалу существенно отличаются.

Женские консультации и частные медицинские центры

Как правило, нуждаются в оборудовании для проведения плановых КТГ-исследований.

В большинстве случаев достаточно функций:

  • регистрации ЧСС плода;
  • контроля маточной активности;
  • печати результатов;
  • хранения исследований.

Родильные дома

Для акушерских стационаров важна возможность длительного наблюдения за пациентками во время родов.

Рекомендуется выбирать модели с:

  • непрерывным мониторингом;
  • автоматическим анализом КТГ;
  • длительной автономной работой;
  • надежной системой оповещений.

Перинатальные центры

Для учреждений третьего уровня необходимы экспертные системы мониторинга с расширенными диагностическими возможностями.

Особое значение имеют:

  • централизованный мониторинг нескольких пациенток;
  • интеграция с медицинскими информационными системами;
  • расширенный анализ состояния плода.

Оцените количество контролируемых параметров

Базовые модели регистрируют два основных показателя:

  • частоту сердечных сокращений плода;
  • маточную активность.

Однако современные фетальные мониторы могут дополнительно контролировать:

  • шевеления плода;
  • пульс матери;
  • артериальное давление;
  • насыщение крови кислородом;
  • электрокардиографические параметры.

Чем больше информации получает врач, тем выше диагностическая ценность исследования.

Учитывайте необходимость мониторинга многоплодной беременности

Если медицинское учреждение регулярно ведет пациенток с двойней или тройней, необходимо предусмотреть наличие нескольких ультразвуковых каналов.

Мониторы для двойни позволяют одновременно:

  • регистрировать сердечный ритм каждого плода;
  • различать сигналы между плодами;
  • отображать отдельные графики КТГ;
  • проводить независимый анализ показателей.

Отсутствие данной функции может существенно ограничить диагностические возможности оборудования.

Обратите внимание на автоматический анализ КТГ

Современные системы оснащаются программными алгоритмами для автоматической интерпретации результатов.

Такие технологии позволяют:

  • ускорить работу врача;
  • снизить вероятность субъективных ошибок;
  • стандартизировать оценку исследований;
  • выявлять тревожные изменения на ранних стадиях.

Для крупных медицинских учреждений наличие автоматического анализа становится практически обязательным требованием.

Оцените качество визуализации и удобство работы

От эргономики оборудования зависит комфорт медицинского персонала.

При выборе следует обратить внимание на:

  • размер дисплея;
  • качество графического отображения;
  • удобство интерфейса;
  • наличие сенсорного управления;
  • скорость доступа к данным пациентов.

Современные модели позволяют врачу одновременно отслеживать несколько параметров без потери информативности.

Проверьте возможности хранения и передачи данных

Цифровизация здравоохранения делает особенно важной интеграцию диагностического оборудования в единую информационную среду клиники.

Желательно, чтобы фетальный монитор поддерживал:

  • внутреннюю память исследований;
  • экспорт данных на внешние носители;
  • сетевое подключение;
  • централизованное хранение информации.

Учитывайте автономность работы

Во многих отделениях оборудование используется непрерывно и может перемещаться между палатами.

Поэтому важными параметрами являются:

  • емкость встроенного аккумулятора;
  • продолжительность автономной работы;
  • время полной зарядки;
  • мобильность конструкции.

Особенно актуальны данные характеристики для родильных отделений и стационаров.

Оцените надежность производителя и сервисную поддержку

Даже самое современное оборудование требует регулярного технического обслуживания.

При выборе поставщика необходимо учитывать:

  • наличие регистрационного удостоверения;
  • гарантийные обязательства;
  • сроки поставки запасных частей;
  • доступность сервисного центра;
  • возможность обучения персонала.

Качественная техническая поддержка позволяет минимизировать простои оборудования и снизить эксплуатационные расходы.

Соотнесите функциональность и бюджет

На практике не всегда целесообразно приобретать оборудование максимального класса.

Для небольших клиник часто достаточно мониторов среднего уровня, которые обеспечивают необходимый набор функций без существенного увеличения стоимости проекта.

При оснащении крупных перинатальных центров, напротив, экономия на функциональности может привести к ограничению диагностических возможностей и снижению эффективности работы медицинского персонала.

Заключение

При выборе фетального монитора важно учитывать специфику медицинского учреждения, количество проводимых исследований, необходимость мониторинга многоплодной беременности, возможности интеграции в цифровую инфраструктуру клиники и перспективы дальнейшего развития диагностической службы.

Грамотно подобранное оборудование обеспечивает высокую точность мониторинга, повышает эффективность работы врачей и способствует улучшению качества акушерской помощи. Специалисты Medgrade помогают медицинским учреждениям подобрать фетальные мониторы различного класса - от базовых решений для женских консультаций до экспертных систем для перинатальных центров, обеспечивая комплексное оснащение, ввод оборудования в эксплуатацию и последующее сервисное сопровождение.
