Рентгеновский аппарат передвижной типа "C-Дуга" Philips Zenition 30

Средний

Генератор: моноблочный высокочастотный (40 кГц) генератор, мощностью 2.1 кВт (стандартно) с возможностью расширения до 4 кВт. Максимальное напряжение – 125 кВ.

Рентгеновская трубка: с неподвижным анодом, двухфокусная (фокусные пятна 0.6/1.2 мм). Теплоёмкость анода – 57 кДж; теплоёмкость кожуха трубки – 1056 кДж (~1.5 MHU). Активное масляное охлаждение анода обеспечивает рассеивание до ~600 Вт тепловой мощности.

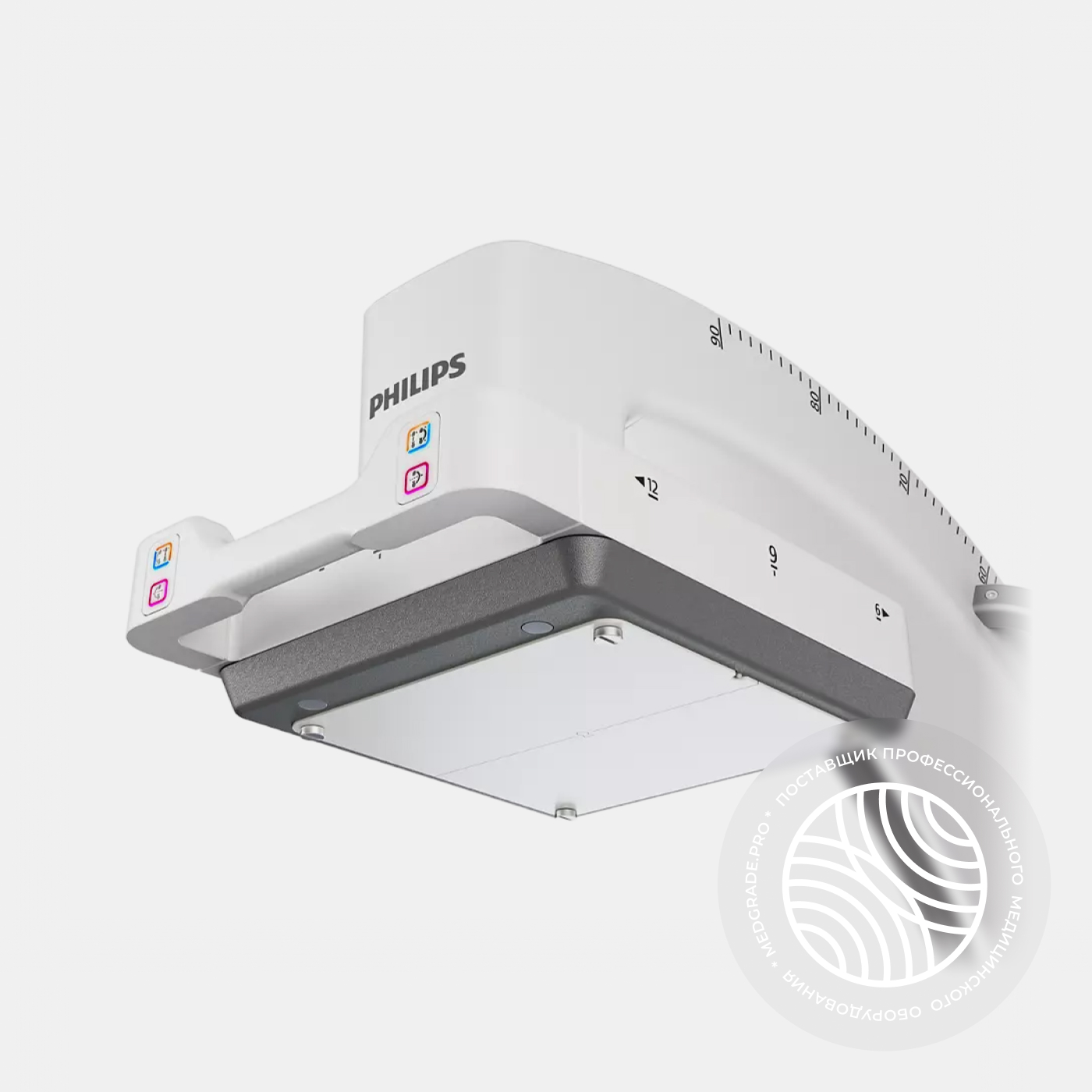

Детектор: цифровой плоский детектор (a-Si) с активным полем 20×20 см (матрица 1024×1024 пикселей, пиксель 200 μм). Антирассеивующая решётка установлена (съёмная для исследований малого объекта и педиатрии).

Геометрия C-дуги: расстояние «источник – приёмник» 100 см; свободное пространство 76.5 см; глубина C-дуги 73 см; угловой охват (орбитальное вращение) 156° (+90°/–66°). Минимальная высота центрального луча над полом – ~106 см (при нижнем положении дуги).

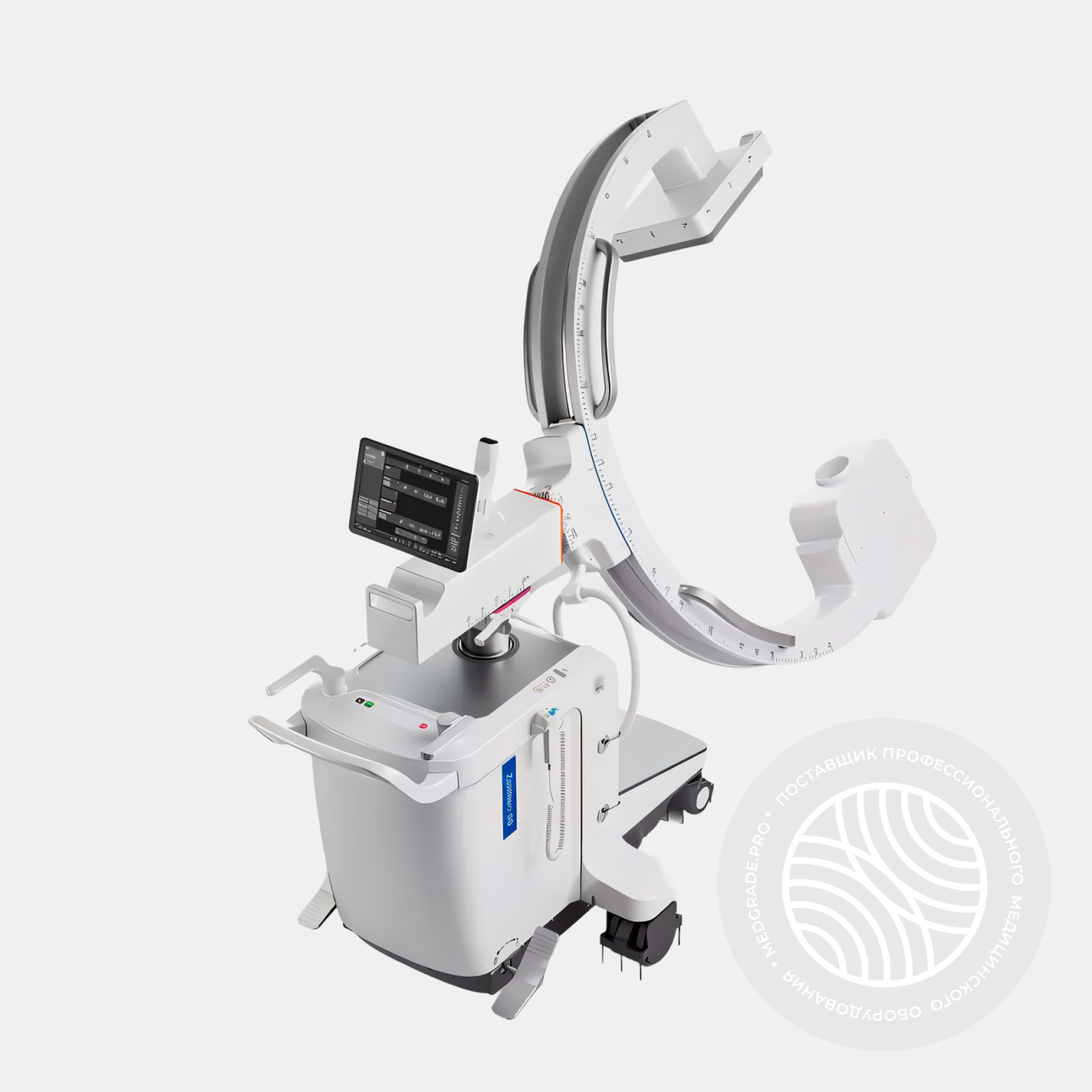

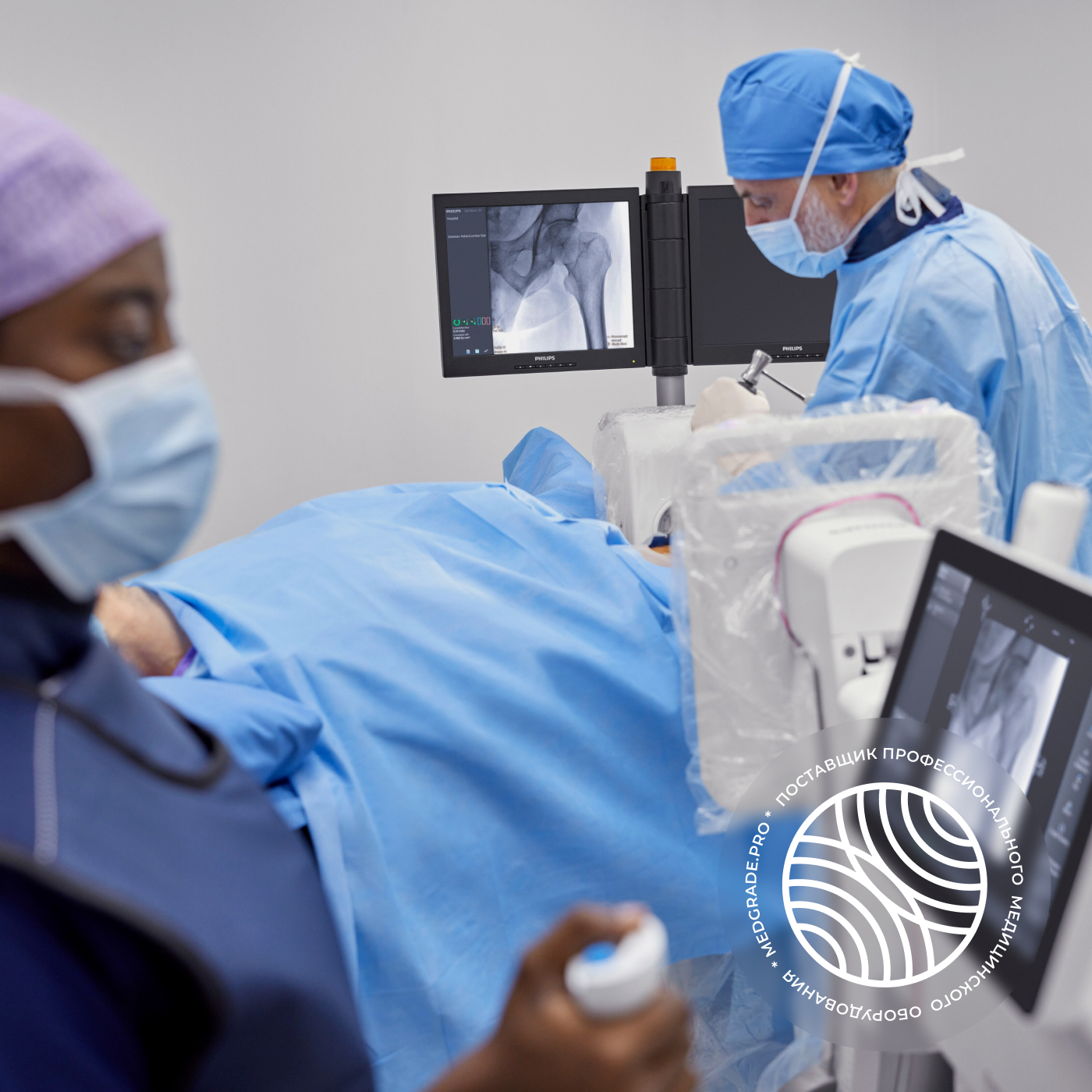

Передвижная C-дуга: стойка на колесах с цветокодированной сбалансированной C-дугой, включающая рентгеновский излучатель (генератор и трубку), коллиматор, плоский детектор FD11 20×20 см, съёмную решётку, а также интегрированный сенсорный экран на стойке для управления у стола.

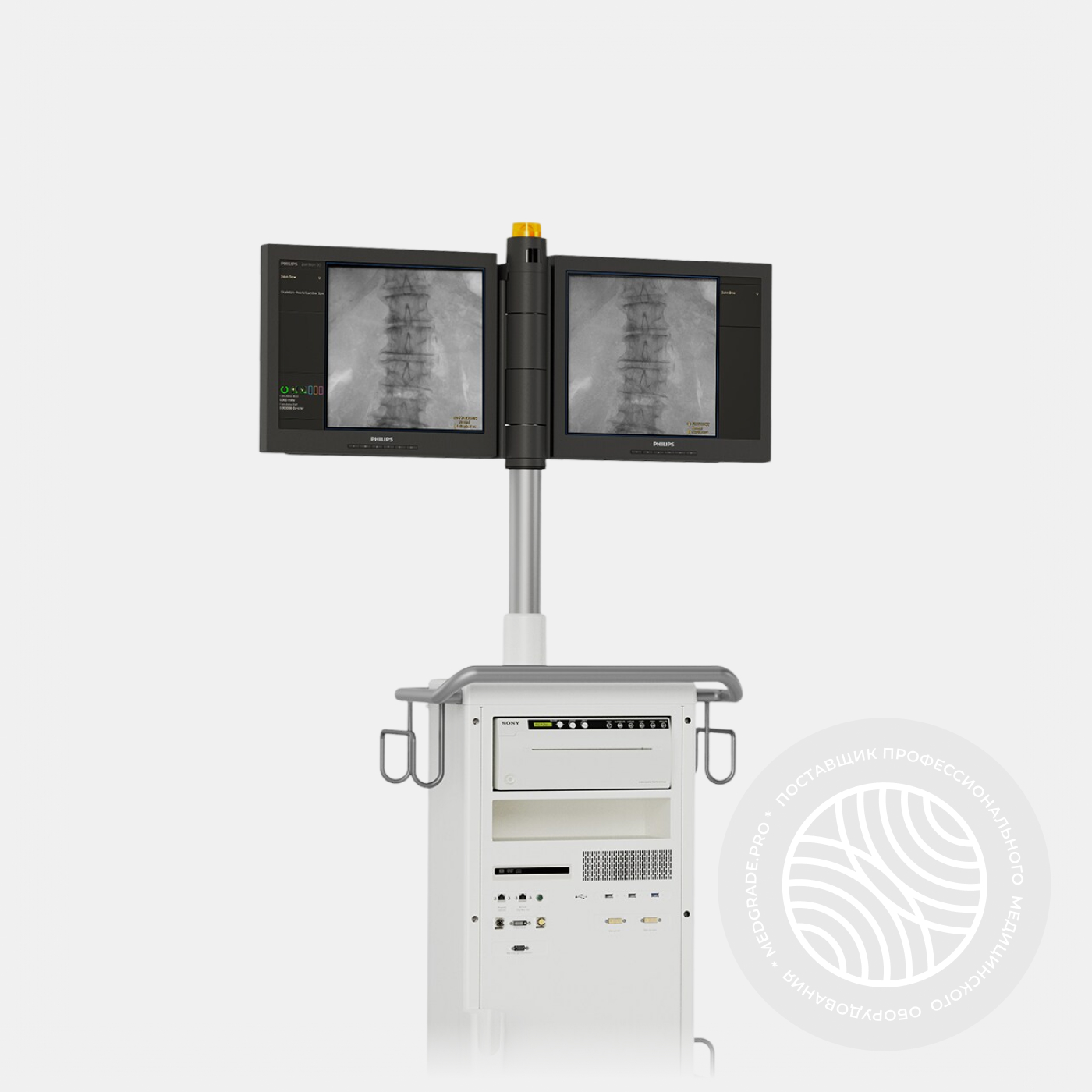

Мобильная станция просмотра: передвижная консоль с одним или двумя ЖК-мониторами (основной монитор для изображения и вспомогательный контрольный монитор); доступны варианты стандартной или повышенной яркости, с функцией сенсорного экрана (опционально).

Органы управления: пульт ручного управления экспозицией (на кабеле) и ножная педаль (2-позиционная) входят в комплект.

Прочее оснащение: встроенный источник бесперебойного питания (UPS) для кратковременной автономной работы при перебоях питания; комплект предустановленного программного обеспечения обработки и архивации изображений; руководство пользователя, стандартный набор принадлежностей.

Аппаратные опции: лазерный целеуказатель на трубке рентгеновского излучателя и на корпусе детектора для точного позиционирования; беспроводной пульт дистанционного управления экспозицией; дополнительные сменные аккумуляторы для UPS; съёмные удлинительные насадки 20 см и 30 см (distance rings) для увеличения расстояния источник-пациент; набор защитных чехлов (стерильные покрытия на дугу) и держатель для фиксации покрытий; медицинские видеопринтеры Sony UP-971/991 для печати снимков на плёнку.

Программные опции: пакет цифровой субтракционной ангиографии (DSA) с функциями вычитания и дорожной карты (Roadmap); специализированный пакет для обезболивания и блокад (Pain Management); педиатрический режим (автоматически сниженные дозы для детей); модуль Multi-Modality Viewer для импорта и просмотра сторонних DICOM-изображений (реализует DICOM Query/Retrieve); функция интеграции с хирургическими навигационными системами Digital Navigation Link; функция управления движением C-дуги с детектора (Surgeon Control); интерфейс для подключения сигнальной лампы «X-Ray ON» в операционной. Опциональный режим 4 кВт (разблокировка полной мощности генератора для плотных пациентов и сложных сосудистых исследований).

Advanced DICOM/IHE пакет: лицензии на расширенную сетевую функциональность – поддержку протоколов Worklist, MPPS, Storage Commitment

Двухфокусная – два фокусных пятна 0.6/1.2 мм (мелкий/крупный фокус рентгеновской трубки).

Ангиография

Гастроэнтерология и эндоскопия

Гинекология

Импульсная рентгенография

Интенсивная терапия и экстренная медицинская помощь

Исследования ЖКТ

Исследования в педиатрии

Кардиология

Лечение боли

Общая хирургия

Рентгеноскопия

Травмы и ортопедия

Урология

Флюороскопия

20×20 см (матрица 1024×1024 пикселей, пиксель 200 μм)

Автонастройка экспозиции: система автоматического управления дозой (ABS/ABC) динамически регулирует kV и mA, поддерживая оптимальную яркость в реальном времени. Также доступен ручной режим установки параметров экспозиции при необходимости.

Обработка изображений: встроенные алгоритмы улучшают качество – подавление шумов, усиление резкости, инверсия черно-белого изображения и т. д. (эти фильтры могут включаться по запросу оператора).

- Функция BodySmart выполняет автоматическое кадрирование – определяет границы тела пациента и ограничивает поле облучения, снижая рассеиваемую дозу.

- Функция MetalSmart предотвращает переэкспонирование кадра при наличии металлических объектов (имплантов) в поле зрения, сохраняя оптимальный контраст.

Последний кадр (LIH): на экране автоматически удерживается последний полученный рентгеновский кадр, что позволяет анализировать изображение без продолжения облучения.

Анатомические программы: предустановлены профили для типовых областей (ортопедия, абдоминальная хирургия, педиатрия и т. д.) с оптимизированными параметрами. Пользователь может создавать и сохранять свои профили настроек.

Рабочий процесс: поддерживается интеграция с RIS/HIS через DICOM Worklist (загрузка списка пациентов); автоматическая регистрация выполненных процедур (Modality PPS). Изображения сохраняются на локальный диск и могут автоматически отправляться на PACS (в формате DICOM XA или SC) вместе с дозовым отчетом (DICOM RDSR). Поддерживается печать на плёнку через DICOM-принтер (опция). Реализован модуль просмотра предыдущих исследований на станции (Archive Viewer). Экспорт видеопетель (MP4) и стоп-кадров (PNG/BMP) возможен на USB-носители.

Дозиметрия: система отображает накопленную дозу за серию (DAP) и формирует структурированный отчет о дозе (Radiation Dose SR) для каждого исследования. Значения дозы и параметры экспозиции включаются в DICOM-метаданные снимков. Предусмотрен мониторинг тепловой нагрузки: индикаторы на экране показывают температуру анода и блока трубки с расчетом безопасного времени работы, при перегреве подается предупреждение и аппарат при необходимости блокирует рентгенизацию до остывания.

Непрерывная флюороскопия: размер поля ~20 см (полный детектор) с возможностью электронного уменьшения активной области (Zoom 1.5× и 2×, эквивалент ~14 см и 10 см) для увеличения масштаба. Автоматическая экспозиционная автоматика (ABC) поддерживает стабильную яркость изображения. Для снижения дозы применяются режимы пониженной мощности (Low Dose), а также съемная противорассеивательная решётка (для детей и мелких объектов). Реализована функция Last Image Hold – кадр последнего рентген-импульса удерживается на экране. Оператор может приостанавливать облучение и продолжать наблюдение по последнему кадру, а также сохранять нужные кадры в память одним нажатием кнопки.

Запись видео: при необходимости можно записывать флюороскопическую серию в виде цифрового видео (формат MP4) на внутренний диск и экспортировать клип на внешние носители.

Частота импульсов: аппарат поддерживает дискретную флюороскопию с частотой 1, 2, 4, 8 или 15 кадров в секунду (pps) – оператор выбирает режим в зависимости от требуемого качества и дозовых ограничений. В специальном высокоскоростном режиме доступна частота до 30 кадр/с. Шкала переключения позволяет устанавливать ½ или ¼ от максимальной частоты (например, при максимуме 15 pps доступны 7.5 или 3.75 pps). Минимальная длительность рентген-импульса ~33 мс (при 30 pps).

Снижение дозы: помимо низкой частоты кадров, предусмотрен режим Low Dose (снижение тока в импульсе), а также минимально возможная ширина импульса – все это уменьшает среднюю дозовую нагрузку. При переходе в Low Dose режим автоматические фильтры усиливают изображение, компенсируя рост шума.

Защита от перегрева: система рассчитана на длительную непрерывную работу на пониженных параметрах (например, 85 мин при 200 Вт). При максимальных настройках (600 Вт) непрерывная флюороскопия ограничена ~20 минутами, после чего требуется пауза для охлаждения. Индикаторы тепловой нагрузки информируют о приближении к пределам и автоматически прерывают рентгенизацию при риске перегрева.

Цифровая рентгенография: Zenition 30 позволяет получать одиночные цифровые рентгенограммы (режим Single Shot) с дозой, достаточной для отображения костных структур и инструментов. Экспозиция может проводиться автоматически (по датчику на детекторе) либо с ручной установкой параметров. Из-за фиксированного анода максимум нагрузки ограничен: при 125 кВ ток не превышает ~19 мА (стандарт) или ~36 мА (с опцией 4 кВт) на коротком импульсе ~0.1 с.

Серийная съемка: поддерживается быстрое последовательное получение снимков (киносъёмка) с частотой до 15 кадров/с – используется для контрастных исследований сосудов. При активации пакета DSA доступны функции цифровой субтракции: удаление фона, обратная перемотка и наложение контуров (roadmapping) для навигации. Полученные серии хранятся в памяти системы и могут просматриваться покадрово или как кинопетля.

Дополнительно: после экспозиции полученный кадр сразу отображается на экране (время появления <1 с). Предусмотрено автоматическое сохранение всех снимков в архив и отправка на PACS. Возможна печать кадров на плёнку через принтер Sony или DICOM-совместимый принтер. (Функций шовного сложения снимков или томосинтеза в данной модели не предусмотрено.)

Габариты и масса: стойка с C-дугой весит порядка 295 кг, мониторная тележка ~140 кг. Конструкция C-дуги обеспечивает большой просвет (765 мм) для работы с крупными пациентами и удобного охвата операционного стола. Балансировка дуги и электромагнитные тормоза позволяют перемещать систему плавно и фиксировать в нужном положении одним нажатием кнопки на рукоятке (Surgeon Control).

Требования к установке: система не требует монтажных работ – используется в обычной операционной. Для маневрирования C-дуги желательно свободное пространство не менее 2×3 м вокруг стола. Питание – однофазная сеть ~230 В 50/60 Гц, потребляемая мощность до 3 кВА (в пиковом режиме). Встроенные батареи (UPS) позволяют перемещать систему между помещениями без отключения и дают ~5 минут работы при пропадании сети.

Интерфейсы подключения: на мониторной станции доступны 2 × DVI-D выхода (на внешние мониторы, опция); видеовходы (опция) – S-Video, SDI, DVI для интеграции сигналов эндоскопов и т.д.; несколько портов USB-A для сохранения снимков/видео; проводное сетевое подключение (Gigabit Ethernet) для DICOM-сети и удаленного сервиса. Опционально устанавливается Wi-Fi модуль для беспроводного сетевого обмена данными.

Сервисное обслуживание: поддерживается удалённая диагностика – при подключении к интернету специалисты Philips могут анализировать систему (Remote Service). Производителем предусмотрены регулярные обновления ПО и аппаратные апгрейды (программа Technology Maximizer), что продлевает жизненный цикл системы.

Поддерживаемые сервисы: передача снимков и серий на архив (Storage SCU; классы XA Image, Secondary Capture); отправка отчёта о дозе (Radiation Dose SR); запрос списка пациентов (Worklist C-FIND SCU); отчёт о выполнении процедуры (MPPS SCU); печать на пленку (Basic Grayscale Print SCU); запрос и загрузка изображений с PACS (Query/Retrieve SCU, опционально); запись исследований на сменные носители (DICOM DIR)4; подтверждение хранения (Storage Commitment SCU).

Соответствие стандартам: система полностью соответствует стандарту DICOM 3.0, поддерживает интеграцию по профилям IHE (Scheduled Workflow и др.). Расширенные сервисы (Worklist/MPPS/Storage Commit) требуют покупки лицензии Advanced DICOM. Для загрузки снимков с PACS на станцию требуется модуль Multi-Modality Viewer.
