Рентгеновский аппарат передвижной типа "C-Дуга" Philips Zenition 10

Начальный

Генератор и трубка:

- Моноблочный высокочастотный (40 кГц) генератор интегрирован в корпус рентгеновской трубки (макс. мощность 2,1 кВт при 110 кВ).

- Используется рентгеновская трубка с неподвижным анодом и двумя фокусами 0,6/1,2 мм.

- Теплоёмкость анода 57 кДж, предусмотрено активное масляное охлаждение (рассеивание ~600 Вт), что допускает до 10 мин непрерывной работы в режиме флюороскопии.

- Встроенная фильтрация излучения ≥6 мм Al + 0,1 мм Cu.

Детектор:

- Плоский цифровой детектор на основе аморфного кремния (a-Si) с сцинтиллятором CsI, активным полем 20×20 см.

- Матрица детектора 1024×1024 пикселей, шаг пикселя 200 μм.

- Относительная квантовая эффективность DQE ≈0,75;

- Cъёмная противорассеивающая решётка 13:1 (57 линий/см) позволяет улучшать качество изображения при исследованиях взрослых и может удаляться для снижения дозы у детей.

Геометрия С-дуги:

- Свободный просвет (расстояние между трубкой и детектором) 767 мм, фокус-плёночное расстояние (SID) 1000 мм

- Орбитальный поворот С-дуги ±100°/–50°;

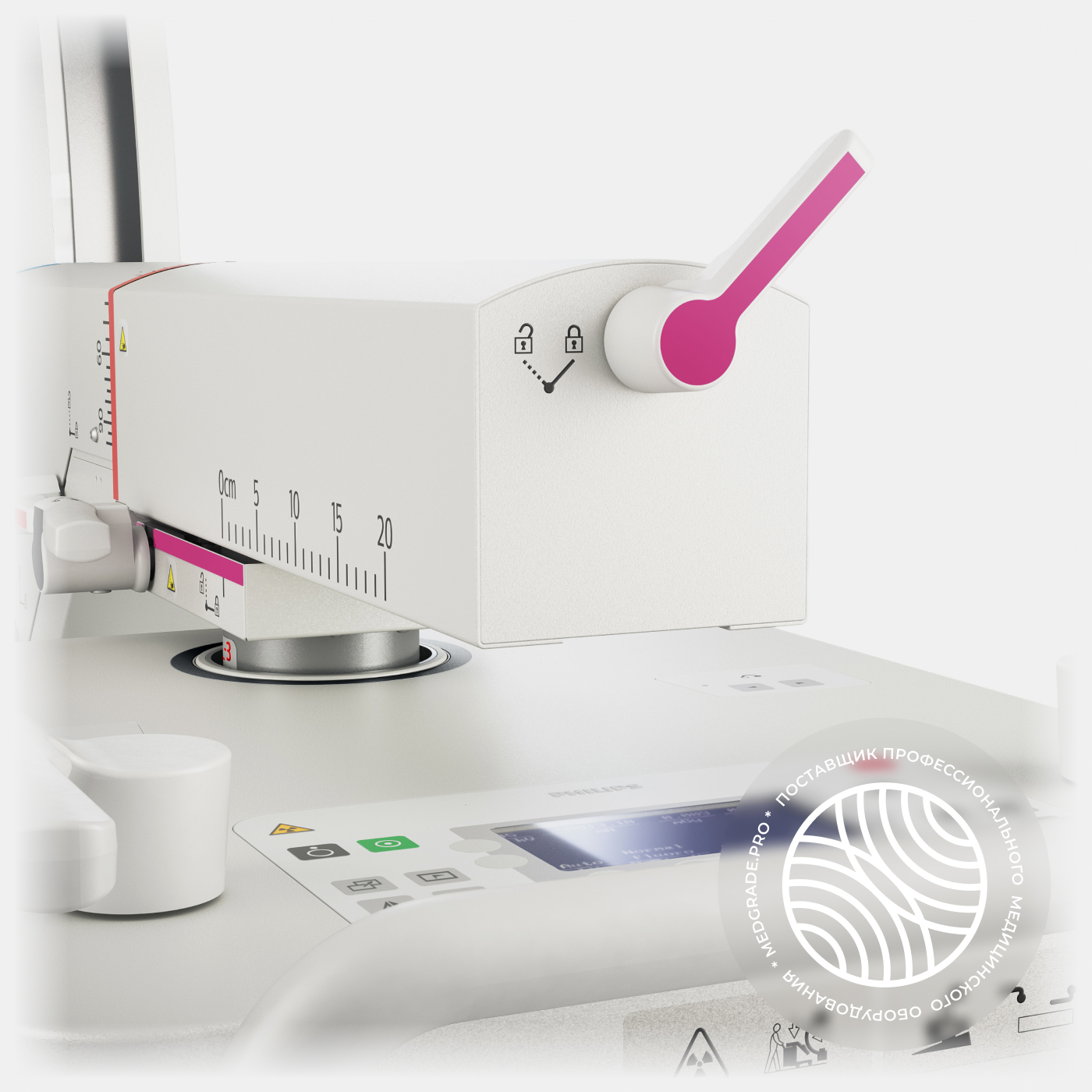

- Продольное перемещение 200 мм;

- Угол поворота вокруг продольной оси ±12,5°;

- Ротация C-дуги вокруг своей оси ±180°.

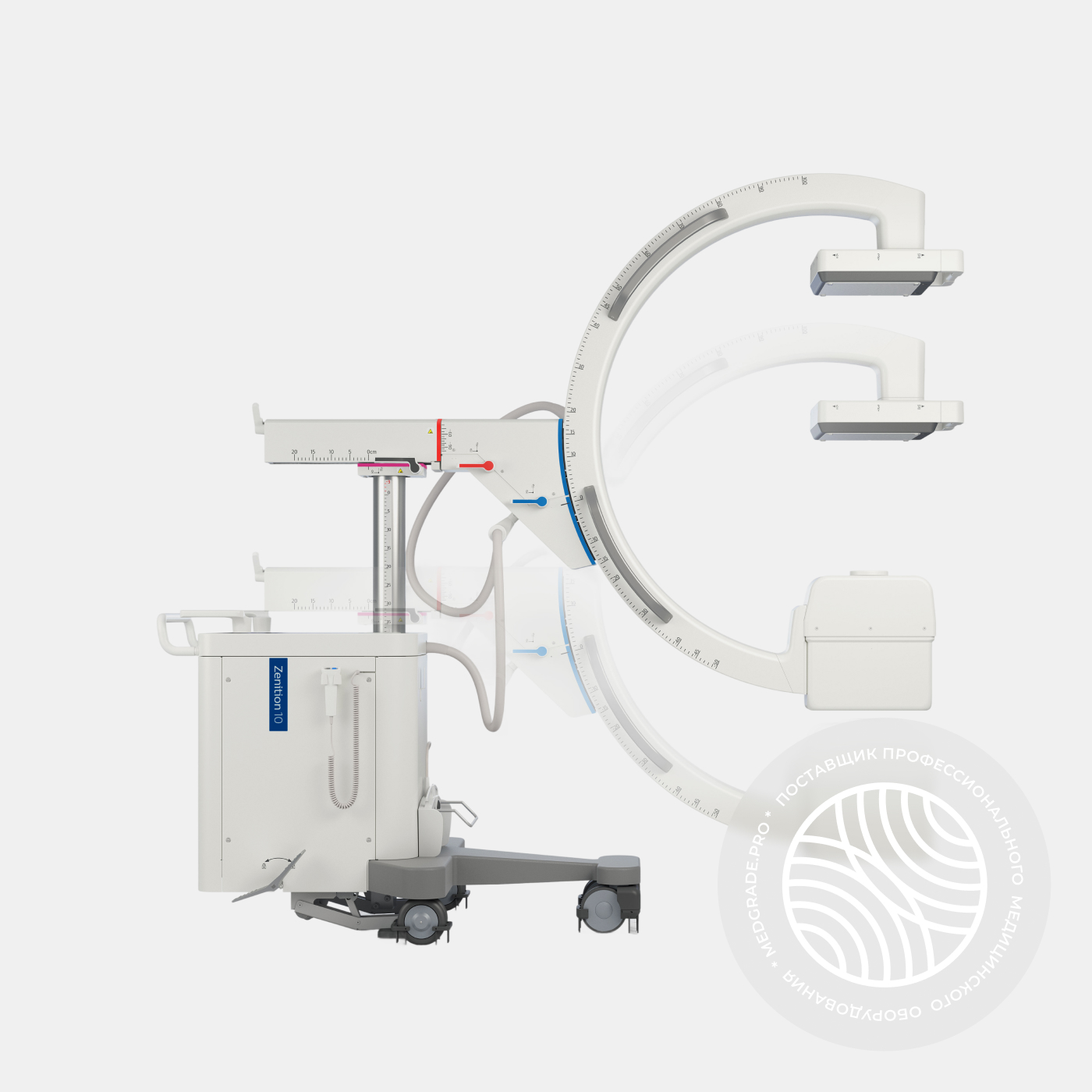

- Вертикальный подъём штатива С-дуги (моторизованный) 430 мм;

- Система оснащена ручными тормозами на колёсах и механизмом параллельного перемещения вдоль стола.

- Масса стойки ~330 кг,

- Габариты ~2138×850×1640 мм.

Флюороскопия:

- Реализуется в импульсном режиме; доступны частоты 1, 2, 4, 7,5 или 15 кадров/с (плавная регулировка длительности импульса от ~16 до 222 мс).

- Автоматическая система контроля яркости (ABC/ACB) поддерживает оптимальное качество изображения в реальном времени.

- Предусмотрены низкодозовые режимы флюороскопии (в т.ч. педиатрический) для снижения лучевой нагрузки.

- Функция Last Image Hold позволяет использовать последний кадр для прицеливания и установки коллиматора без дополнительного облучения.

Рентгенография:

- Поддерживается получение цифровых рентгенограмм как в одиночном режиме, так и серийной съемкой.

- Максимальный параметр одиночного снимка – 110 кВ, ток ~19 мА при экспозиции 0,2 с (что соответствует 2,1 кВт генератора).

- Серийная съёмка (cine) возможна с частотой до 15 кадр/с, например, для цифровой субтракционной ангиографии.

- Автоматический контроль экспозиции обеспечивает оптимальную дозу;

- Решётка может использоваться для взрослых и убираться при исследованиях детей.

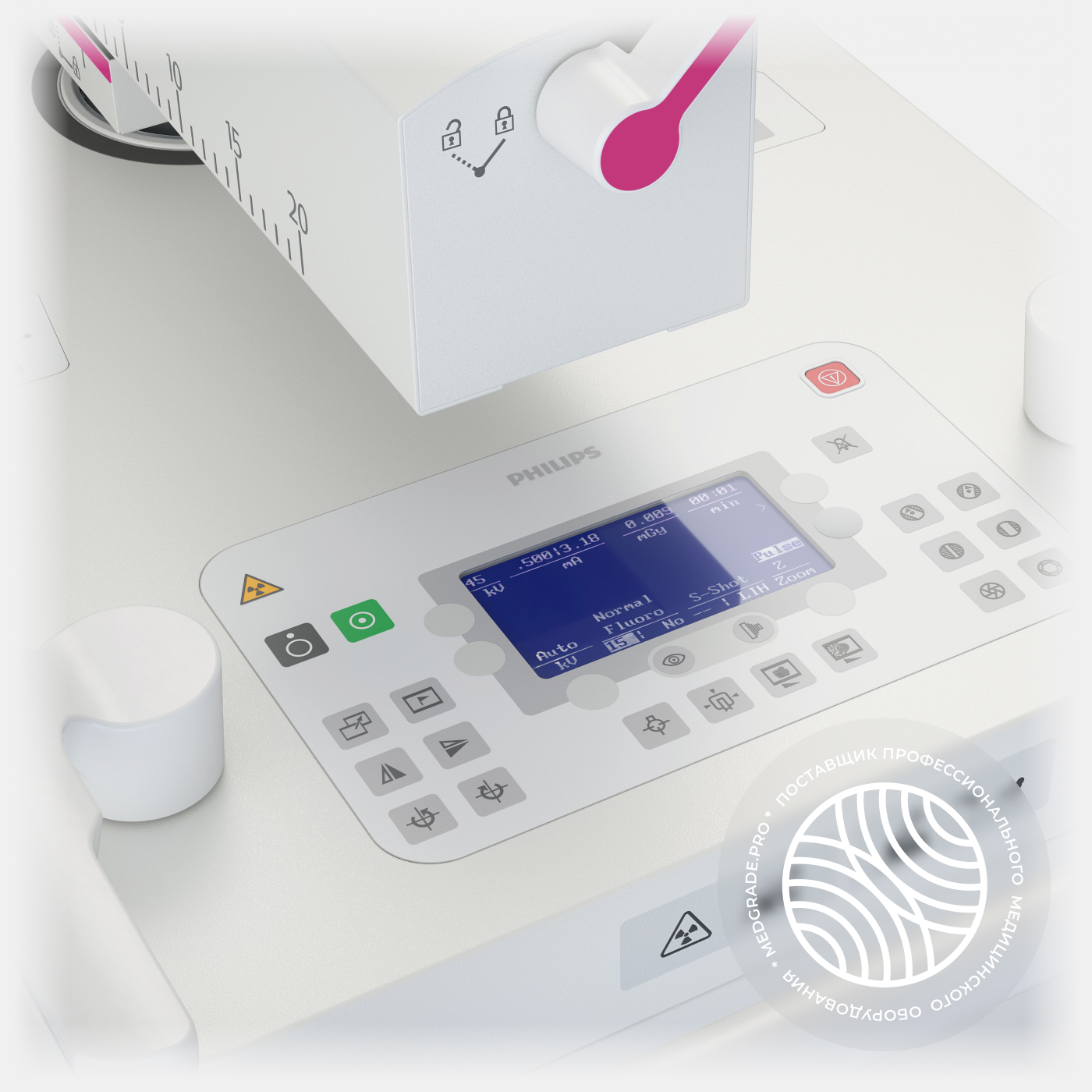

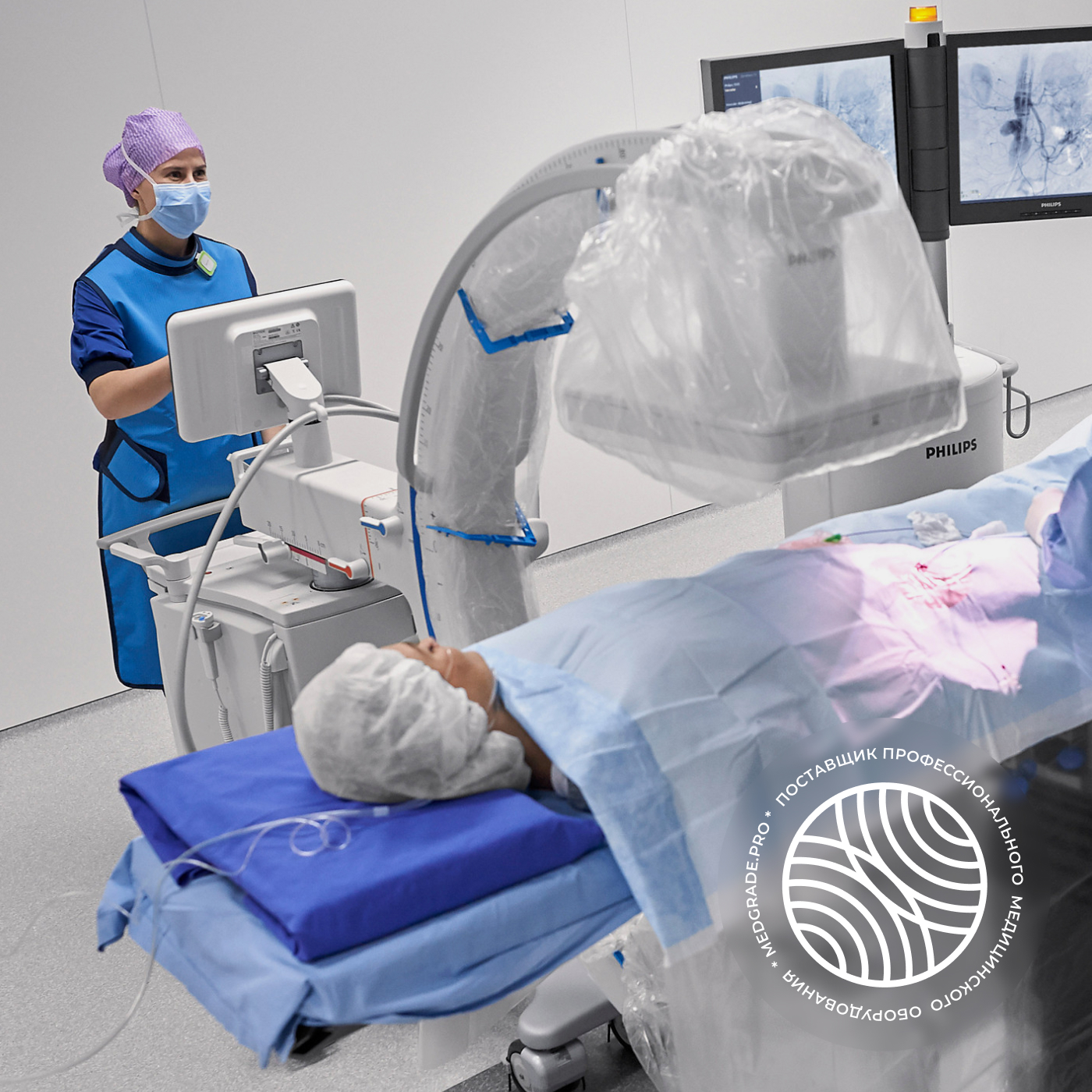

Мобильная С-дуга: Напольная рентген-стойка с С-дугой, на которой закреплены высокочастотный генератор, рентгеновская трубка, коллиматор с управляемыми створками и плоский детектор. На штативе С-дуги расположена интегрированная панель управления для рентгенолога.

Станция просмотра: Отдельный возимый модуль с двумя ЖК-мониторами (основной и вспомогательный, стандартной или повышенной яркости) и встроенной вычислительной системой для управления снимками. Соединяется с С-дугой кабелем, обеспечивает просмотр в реальном времени и обработку изображений.

Прочее оснащение: Ручной пульт (экспозиционная кнопка) на проводе и проводная ножная педаль входят в комплект. Система поставляется с комплектом ключей блокировки, сетевым кабелем, встроенным источником бесперебойного питания (UPS) и руководством пользователя. Предусмотрены средства ввода – медицинская клавиатура и мышь (для ввода данных и аннотаций) – и полный пакет программного обеспечения для обработки и архивации изображений.

Специализированные ПО-модули: Опционально система может быть оснащена пакетом программных расширений:

- инструмент цифрового очерчивания (рисования) на изображении для разметки областей;

- пакет Pain Management – для усиления визуализации при контрастных инъекциях в обезболивающих процедурах;

- пакет Vascular – для ангиографии (цифровая субтракционная флюороскопия, режимы Roadmap и Trace, ремаскирование, болюсный трекинг и пр.);

- Pediatric – детский режим с автоматическим снижением дозы (в т.ч. безрешёточная съемка);

- Multi-Modality Viewer – модуль для загрузки и просмотра сторонних DICOM-изображений на станции (требует опции Query/Retrieve).

Аппаратные опции: Предусмотрен беспроводной пульт дистанционного управления, позволяющий врачам управлять функциями С-дуги (включая переключение режимов ангиографии) из стерильной зоны.

- В детектор интегрирован лазерный целеуказатель центра поля (для позиционирования без рентгеновского излучения); при необходимости его активация приобретается опционально.

- Для документирования исследований может подключаться медицинский видеопринтер.

- Дополнительно доступны: съемная подпружиненная дуга-держатель стерильных чехлов на С-дугу, удлинительные насадки 20 см и 30 см для увеличения базы С-дуги (SID), наборы одноразовых защитных чехлов.

- Опциональный модуль расширения памяти (архиватор) и устройство записи DICOM-исследований на диск (CD/DVD) позволяют сохранять и передавать снимки в удобном виде.

- Также могут устанавливаться до двух дополнительных видеовыходов DVI для подключения внешних мониторов в операционной (например, потолочных).

Двухфокусная (0,6/1,2 мм). Анод трубки имеет два фокусных пятна номинальным размером 0,6 и 1,2 мм, позволяя выбирать мелкий фокус для высокочёткого изображения и крупный – для повышенной мощности облучения.

Ангиография

Гинекология

Импульсная рентгенография

Интенсивная терапия и экстренная медицинская помощь

Исследования ЖКТ

Исследования в педиатрии

Кардиология

Лечение боли

Общая хирургия

Рентгенография

Рентгеноскопия

Спинальная хирургия

Травмы и ортопедия

Урология

Флюороскопия

Система оснащена плоским цифровым детектором на основе аморфного кремния и цезия (20×20 см)

Автоматическая обработка:

- Алгоритмы SmartVision автоматически оптимизируют изображение.

- Функция BodySmart определяет положение анатомии даже у края кадра и на лету настраивает экспозицию под область интереса

- Функция MetalSmart снижает артефакты от металлических имплантов, улучшая качество изображения и контролируя дозу при ортопедических вмешательствах.

- Реализована автоматическая регулировка яркости/контраста (ABC/ACB) с возможностью ручной подстройки в реальном времени.

Улучшение изображения: Премиальные алгоритмы фильтрации снижают шум и динамические артефакты, увеличивают чёткость и контраст движущихся объектов на экране. Система автоматически компенсирует смещение объекта или стола, поддерживая стабильное качество во время процедуры.

Рабочий процесс:

- Функция Last Image Hold (LIH) сохраняет последний кадр на экране – по нему можно выставлять коллиматор или регулировать углы обзора без дополнительной экспозиции.

- Уникальная система маркировки ClearGuide наносит на детектор метки (цифры 3-6-9-12), соответствующие меткам на мониторе, что упрощает ориентацию хирурга при поворотах С-дуги в пространстве.

Дозовой контроль: Реализован непрерывный контроль дозы с отображением накопленной дозы на экране и записью протоколов. Система автоматически формирует структурированный отчет о дозе (Radiation Dose SR) для каждого исследования и может оповещать оператора при превышении заданного порога. Предусмотрены педиатрические режимы снижения дозы, в том числе за счёт отключения решётки.

Мобильный комплекс обеспечивает рентгеноскопию (флюороскопию) только в дискретном импульсном режиме. Частота кадров настраивается от 1 до 15 кадр/с, при этом минимальная длительность рентген-импульса составляет ~16 мс. Это позволяет снизить размытость движений и дозовую нагрузку на пациента. Автоматическая система стабилизации яркости поддерживает оптимальный уровень усиления в реальном времени. Коллиматорные створки и диафрагма могут позиционироваться по сохраненному последнему кадру без дополнительного облучения. Цифровая обработка в режиме реального времени снижает шум и улучшает визуализацию мелких деталей во время флюороскопии. Для наведения С-дуги без рентгеновского излучения предусмотрен встроенный лазерный указатель (опционально).

Благодаря импульсному режиму работы, флюороскопия осуществляется сериями коротких пульсов. Диапазон длительности импульса – от ~16 мс (при 15 кадр/с) до 222 мс (при 1 кадр/с). Низкая длительность экспозиции каждого кадра уменьшает размытие движущихся объектов. Реализована функция автоматического электронного шторирования (Automatic Electronic Blanking) – за пределами коллиматорного окна изображение маскируется, что повышает контраст информативной области и устраняет засветку от открытых частей пучка. Возможен выбор сниженного уровня дозы (низкодозовой режим) для длительных флюороскопических наблюдений, что особенно актуально при применении у детей.

Zenition 10 может выполнять цифровую рентгенографию: как одиночные снимки высокой чёткости, так и серийную быстровследующую съемку. Максимальные параметры одиночного снимка – 110 кВ напряжения и ~19 мА ток (0,2 с экспозиция), что соответствует предельной мощности генератора 2,1 кВт. Серийная рентгенография (режим Cine) возможна с частотой до 15 кадров/с для записи динамических исследований или проведения цифровой субтракционной ангиографии. Система автоматического управления экспозицией (AEC/ACB) обеспечивает оптимальную дозу при съемке. Для повышения контрастности изображений взрослых используется решётка 13:1, тогда как при исследованиях детей решётка может быть снята для снижения дозы. Следует учитывать, что размер поля детектора (20×20 см) ограничивает область захвата за один снимок – длинноформатные обзорные снимки вне сферы применения мобильной С-дуги.

Мобильность и габариты: Комплекс состоит из двух блоков: стойки с С-дугой и отдельной мобильной станции просмотра, соединенных кабелем передачи данных. Конструкция рассчитана на перемещение внутри клиники: стойка оснащена колесами с тормозами и системой “крабового хода” (параллельного перемещения) для удобного позиционирования относительно операционного стола. Размеры блока С-дуги ~2138×850×1640 мм, станции ~830×830×1830 мм; масса ~330 кг и 160 кг соответственно. Для защиты проводов во время перемещения на стойке установлены отводы-отклонители.

Охлаждение и электропитание: Рентгеновский блок не требует внешней системы охлаждения – тепло от неподвижного анода отводится во внутреннюю масляную ванну с активной циркуляцией (рассеивание эквивалентно ~600 Вт), дополнительно корпус трубки охлаждается с мощностью ~90 Вт. Это обеспечивает высокую готовность системы даже при длительной работе. Питание аппарата осуществляется от стандартной сети переменного тока; встроенный аккумуляторный блок (UPS) поддерживает работу при кратковременном исчезновении питания, позволяя сохранить данные и корректно завершить сеанс.

Интерфейсы и связь: Встроенная компьютерная станция работает под управлением ОС Windows 10 IoT и оснащена всеми необходимыми интерфейсами. Имеются порты USB 2.0/3.0 для экспорта изображений и видео (поддерживаются форматы PNG, BMP, MP4). Проводное сетевое подключение осуществляется через гигабитный Ethernet (поддерживается DHCP или статический IP). Также интегрирован модуль беспроводной связи Wi-Fi (стандарты IEEE 802.11 b/g/n, 2,4/5 ГГц) с двумя антеннами, обеспечивающий передачу данных (в т.ч. DICOM-изображений) без кабелей. Опционально система может выводить изображение на внешние дисплеи (до 2 мониторов) через интерфейс DVI 2. Для безопасности предусмотрена возможность удаленного сервисного подключения (Philips Remote Services) и опциональный выносной X-ray индикатор (световая сигнализация работы рентгена) для установки вне помещения.

Стандарты совместимости: Zenition 10 поддерживает интеграцию в радиологическую информационную систему: комплекс совместим с профилем IHE Scheduled Workflow и может выступать как рабочая станция модальности (Acquisition Modality Actor). Аппарат соответствует стандартам электробезопасности и радиационной защиты для оборудования данного класса (класс риска 2б по НПА РФ).

Мобильная С-дуга имеет полную поддержку стандартных DICOM-функций для обмена изображениями. Реализована отправка изображений на архив (Store SCU) и печать на пленку (Print SCU). Система сохраняет каждый сеанс в виде многокадровых XA-изображений и структурированных дозовых отчетов (Radiation Dose SR). Возможна запись исследований на съемные носители (CD/DVD, USB) в DICOM-формате.

Опционально приобретается расширенный сетевой пакет: поддержка запроса рабочих списков (DICOM MWL), протокола выполненных процедур (MPPS) и подтверждения хранения (Storage Commitment). Также опционально доступен двунаправленный обмен изображениями с PACS – запрос и загрузка исследований (DICOM Query/Retrieve) реализуется при активации модуля просмотра Multi-Modality. Система соответствует стандарту DICOM 3.0 и совместима с инфраструктурой PACS большинства производителей; в частности, заявлена проверенная поддержка интеграционного профиля IHE Scheduled Workflow.
