Ангиографическая система GE HealthCare Allia IGS 5
Описание
GE Allia IGS 5 — стационарная одноплоскостная ангиографическая система на напольной L-образной С-дуге, рассчитанная на широкий спектр эндоваскулярных процедур в кардиологии, сосудистой и нейроангиографии.
Архитектура Allia IGS 5 включает монопланарный L-штатив с позиционером С-дуги, цифровой детектор квадратного формата 31 см (конфигурация IGS 530) либо 20,5 см (IGS 520), ангиографический стол Omega V (либо Omega IV для IGS 520), а также высокочастотный рентгеновский генератор пиковой мощностью 100 кВт. Для излучения применяются трубки Performix 160A (0,3/0,6/1,0 мм) или Performix Pulsar (0,3/0,5/0,8 мм); в коллиматоре доступны автоматические медные фильтры (0,1–0,9 мм) и контурные фильтры.
Система ориентирована на работу «из коробки» с DICOM-совместимой инфраструктурой учреждения (PACS/RIS) и сопровождается профильной документацией по DICOM-совместимости для моделей Allia IGS 3/5 (Direction # DOC2635580 Rev. 2). gehealthcare.com В клиническом плане Allia IGS 5 поддерживает рутинные режимы флюороскопии/киносъёмки, цифровую субтракционную ангиографию (DSA), а также 3D-ротационную ангиографию (опцией на AW). Дополнительно в РУ перечислены программные модули: одновременный показ субтрагированных/несубтрагированных изображений (roadmap), пакеты 2D/3D-навигации, «болюс-чейс» для периферических сосудов, 3D-реконструкции, модули визуализации коронарных стентов и количественного кардиоанализа, интеграция с Mac-Lab/CardioLab и др.
Для снижения лучевой нагрузки и стабилизации качества изображения Allia IGS 5 использует интеллектуальную автоматизацию цепочки визуализации AutoRight™: производитель прямо позиционирует её как ИИ-помощника, который «выдаёт правильное изображение при правильной дозе» и персонализирует рабочее место с доступом в «один клик» к ключевым функциям.
При проектировании помещения и монтаже следует руководствоваться актуальным комплектом чертежей/требований по преинсталляции для Allia IGS 5, где указаны требования к электропитанию, заземлению, конструктиву и готовности площадки.
Характеристики
Высокий

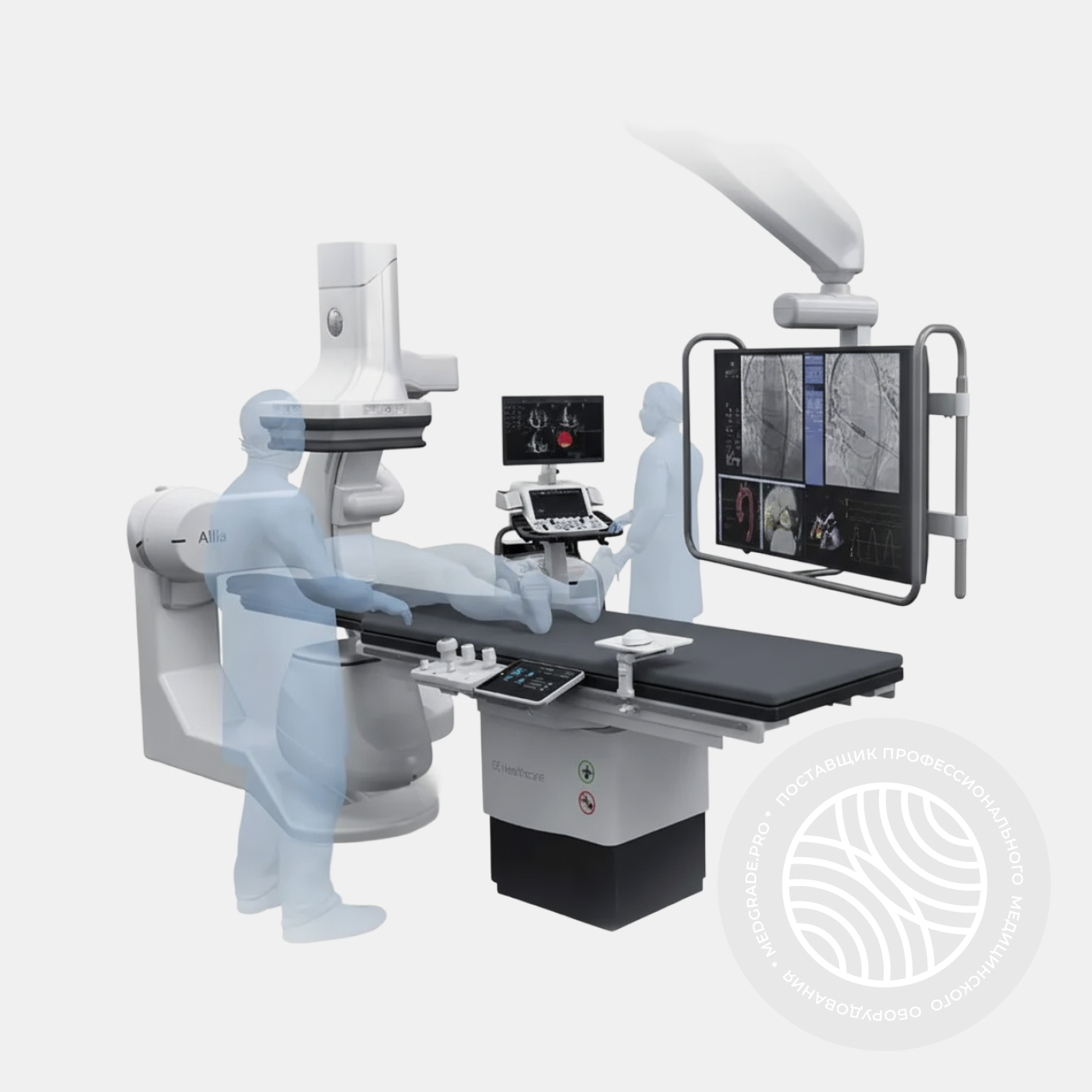

Одноплоскостная система на напольной L-образной стойке (LC-позиционер) для рентгенэндоваскулярных вмешательств.
Генератор высокой мощности (100 кВт) с максимальным напряжением 125 кВ.
Рентгеновская трубка Performix 160A с тремя фокусами 0,3/0,6/1,0 мм и водяным охлаждением анода.
Плоский цифровой детектор на основе a-Si/CsI с полем 31×31 см (опционально 20×20 см) и высоким DQE до 84%.
Фокусное расстояние регулируется в пределах ~90–120 см (SID) для оптимального увеличения.
Стол Omega V длиной 333 см выдерживает пациента массой до ~200 кг (общая нагрузка 304 кг с аксессуарами)
Система поддерживает импульсную рентгеноскопию частотой до 30 кадр/с и серийную цифровую съемку (cine) до 30 кадр/с;
Реализована цифровая субтракционная ангиография (DSA) при серийной съемке до 7,5 кадр/с.
Для снижения дозы предусмотрены автоматические фильтры (медный эквивалент 0,1–0,9 мм) и интеллектуальные алгоритмы оптимизации изображения AutoRight™ (в реальном времени подстраивают параметры экспозиции)
L-образная напольная С-дуга (позиционер) с системой предотвращения столкновений InnovaSense
Генератор 100 кВт
Рентгеновская трубка Performix 160A
Плоский детектор 31×31 см (либо 20×20 см в конфигурации IGS 520)

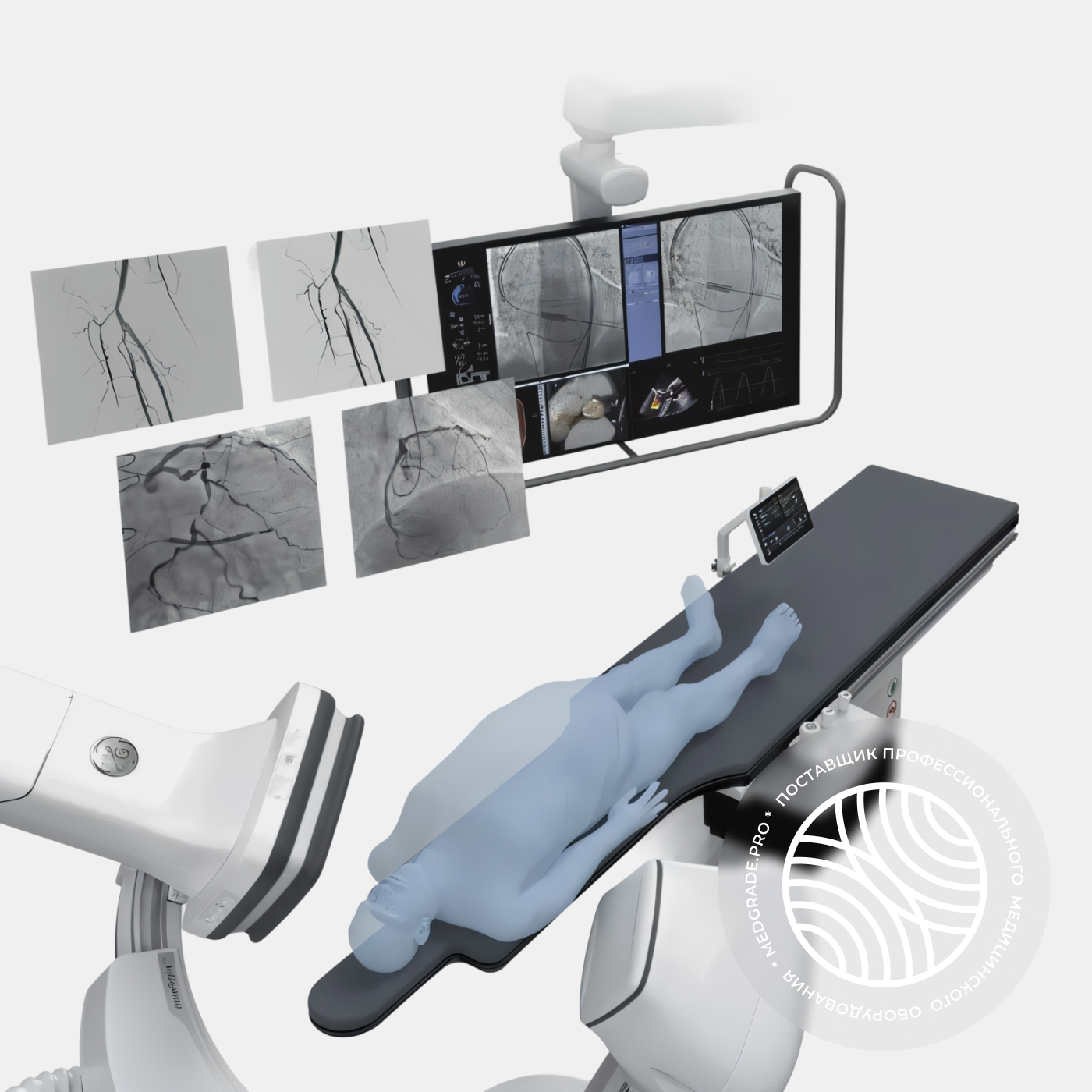

Ангиографический стол Omega V с электроприводом 8-направлений (продольное, поперечное перемещение и высота)
Рабочая станция GE AW для обработки и хранения изображений
Базовое ПО (субтракционная ангиография, дорожная карта и др.),
Сенсорная панель управления у стола
Ножная педаль рентгеноскопии

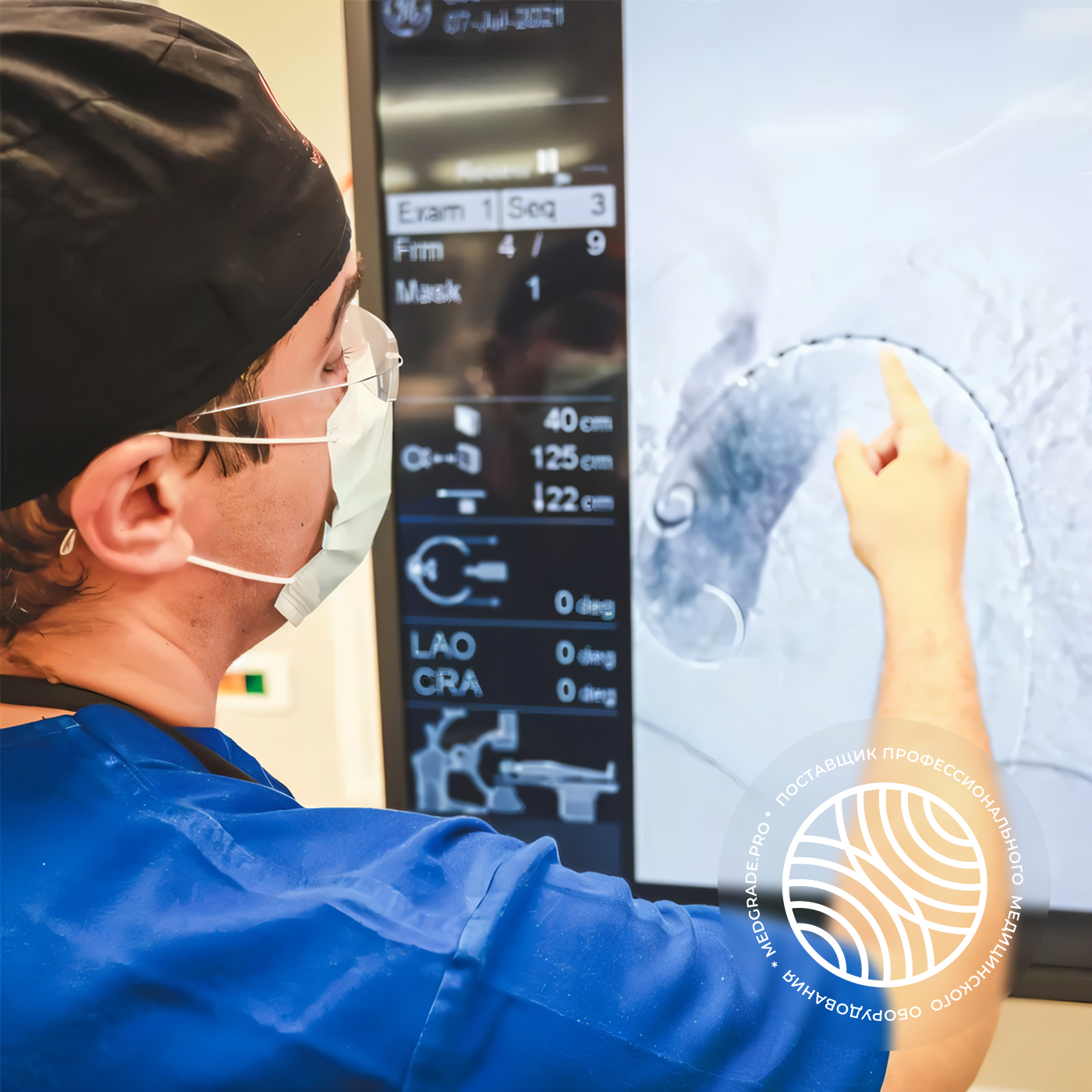

В рентгеноперационной установлен 55-дюймовый монитор высокого разрешения (Large Display) плюс два вспомогательных 19" монитора для живого и референсного изображения; в пультовой – рабочие мониторы оператора и консоль управления
Система может поставляться в кардиоконфигурации с детектором 20 см (Allia IGS 520) для оптимального покрытия поля зрения при коронарных и детских исследованиях. Доступен стол с функцией наклона (Trendelenburg) для исследований ЖКТ и урологических процедур. Возможна интеграция с мониторами гемодинамики Mac-Lab и системой ЭФИ CardioLab, что расширяет возможности при кардиологических вмешательствах. Опциональный инъектор контрастного вещества (шприцевой насос с контроллером) синхронизируется с рентгенографией для автоматизированного болюсного введения контраста.
Расширения программного обеспечения включают:
Rotational Angio 3D – ротационная ангиография (InnovaSpin) с реконструкцией 3D-изображений сосудов, костей и мягких тканей;
Roadmapping – наложение ранее полученного сосудистого изображения (roadmap) на живую флюороскопию (вкл. режим Blended Roadmap);
Bolus Chase – автоматизированная продольная съемка периферических артерий с синхронным движением стола и вычитанием (для аорто-бедренного сегмента);
StentViz/StentVesselViz – программные алгоритмы усиления видимости коронарных стентов на ангиограммах;
Valve ASSIST – пакет для планирования и навигации при TAVI/структурных вмешательствах сердца;
Vessel/EVAR ASSIST – 2D/3D навигация для эндоваскулярных вмешательств (стентирование аневризм и др.);
Needle ASSIST – пакет навигации для игольных вмешательств (биопсии, вертебропластика и т.п.)
Embo/Liver ASSIST – специализированные модули для онкоэмболизаций (авто-выделение питающих сосудов, сегментация очагов)
Quantitative Analysis – пакет количественной оценки сосудистых стенозов и функции ЛЖ (QCA/LVA)
Dose Reporting – модуль протоколирования дозы (формирование и сохранение RDSR-отчета о лучевой нагрузке).
Ангиография (сосудистая, нейро) – цифровая вычитательная ангиография, ротационные 3D-ангиопрограммы;
Кардиология – коронарография, стентирование, электрофизиология;
Рентгеноскопия – длительные флюороскопические исследования в реальном времени (в т.ч. желудок/кишечник, РХПГ и др.);
Рентгенография – цифровые радиографические снимки высокого разрешения;
Серийная рентгенография – быстрое послойное или контрастное фотографирование (cine, DSA-серии);
Педиатрия – специальные низкодозовые протоколы для пациентов детского возраста (дополнительная фильтрация до 0,9 мм Cu).
Монтаж гентри Allia IGS 5 производится на полу с помощью анкерной базы (комплект LC Base Plate через межэтажное перекрытие).
Габариты системы при транспортировке – порядка 2,8×1,2 м; масса напольного позиционера (С-дуги) около 1,06 т.
В рабочем положении L-стойка обеспечивает вылет С-дуги ~107 см от колонны, что достаточно для охвата пациента без смещения стола.
Для установки требуется усиление строительных конструкций (пол, потолок) с учетом веса и габаритов
Питание – трехфазное 380–415 В, 50/60 Гц; максимальное потребление ~150 кВА (требуется линия не менее 100 А)
Опционально система может быть укомплектована ИБП (UPS) для аварийного электропитания
Охлаждение рентгеновской трубки осуществляется через выносной жидкостной охладитель (замкнутый водяной контур), устанавливаемый в аппаратной
Предусмотрены средства аварийного отключения питания (кнопка EPO) и механические блокировки движений (профилактика столкновений с пациентом и оборудованием, система InnovaSense)
Аппарат поддерживает все основные сервисы стандарта DICOM 3.0. Реализована автоматическая отправка полученных изображений на архив PACS (C-STORE SCU), с подтверждением сохранности данных (Storage Commitment). Поддерживаются протоколы работы с расписанием исследований (Modality Worklist) и учет выполненных процедур (MPPS). Доступны сервисы печати на пленку (DICOM Print) и удаленного запроса/получения снимков (Query/Retrieve). Система формирует структурированные отчеты о параметрах облучения в формате DICOM RDSR и может экспортировать данные исследований на внешние носители (CD/DVD)
