Ангиографическая система GE HealthCare Allia IGS 3
Описание
Ангиографическая система GE Allia IGS 3 — это современное решение для кардиологии и интервенционной радиологии, сочетающее высокую производительность с низкой дозовой нагрузкой. Аппарат оснащён мощным генератором 100 кВт и рентгеновской трубкой Performix 160A с тремя фокусами (0,3/0,6/1,0 мм), что обеспечивает чёткую визуализацию как мелких сосудов, так и крупных анатомических структур. Цифровой плоский детектор 31×31 см с пикселем 200 µм гарантирует высокое пространственное разрешение и низкий уровень шума, а система автоматической оптимизации AutoRight™ в реальном времени подбирает оптимальные параметры экспозиции для каждого пациента, снижая дозу без потери качества изображения.

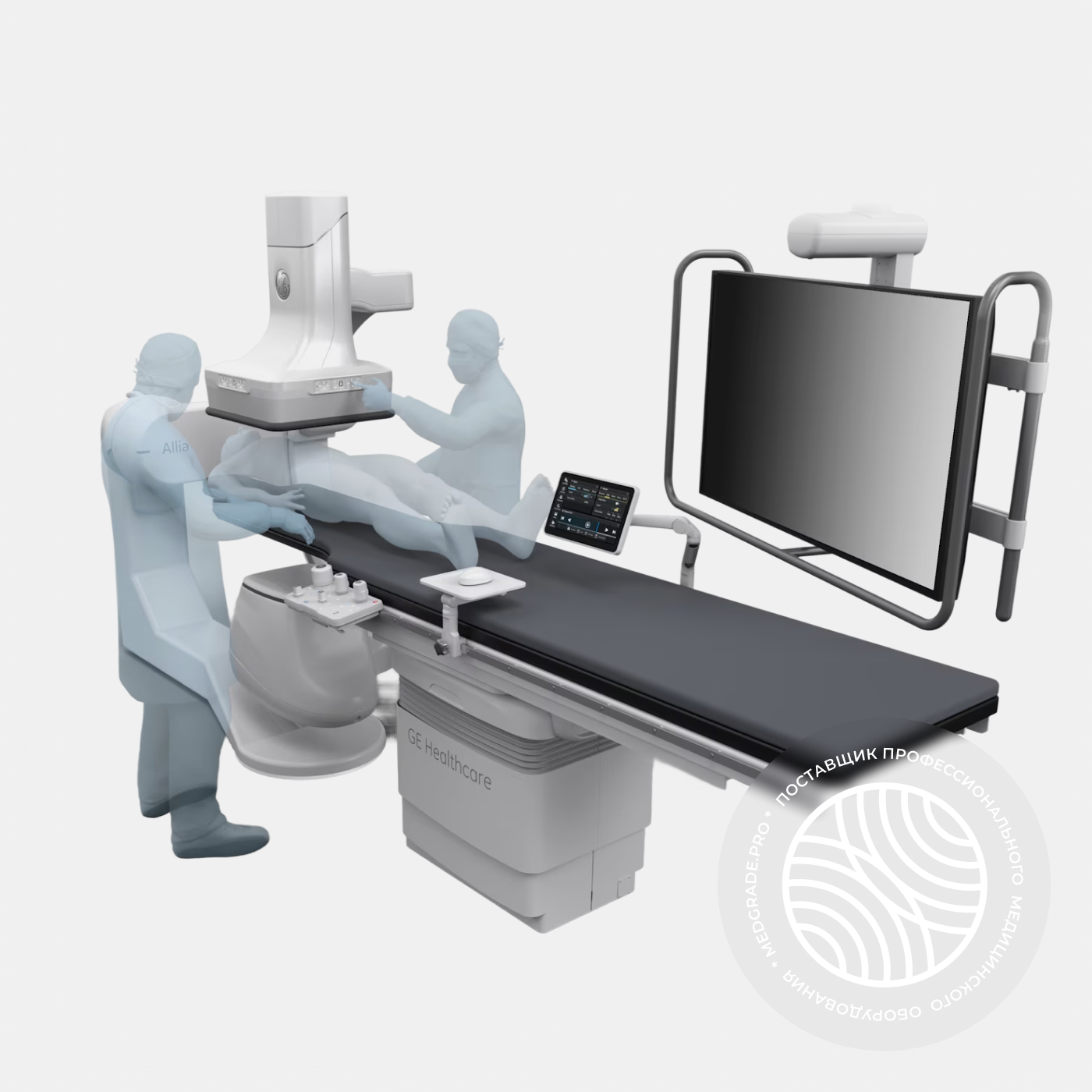

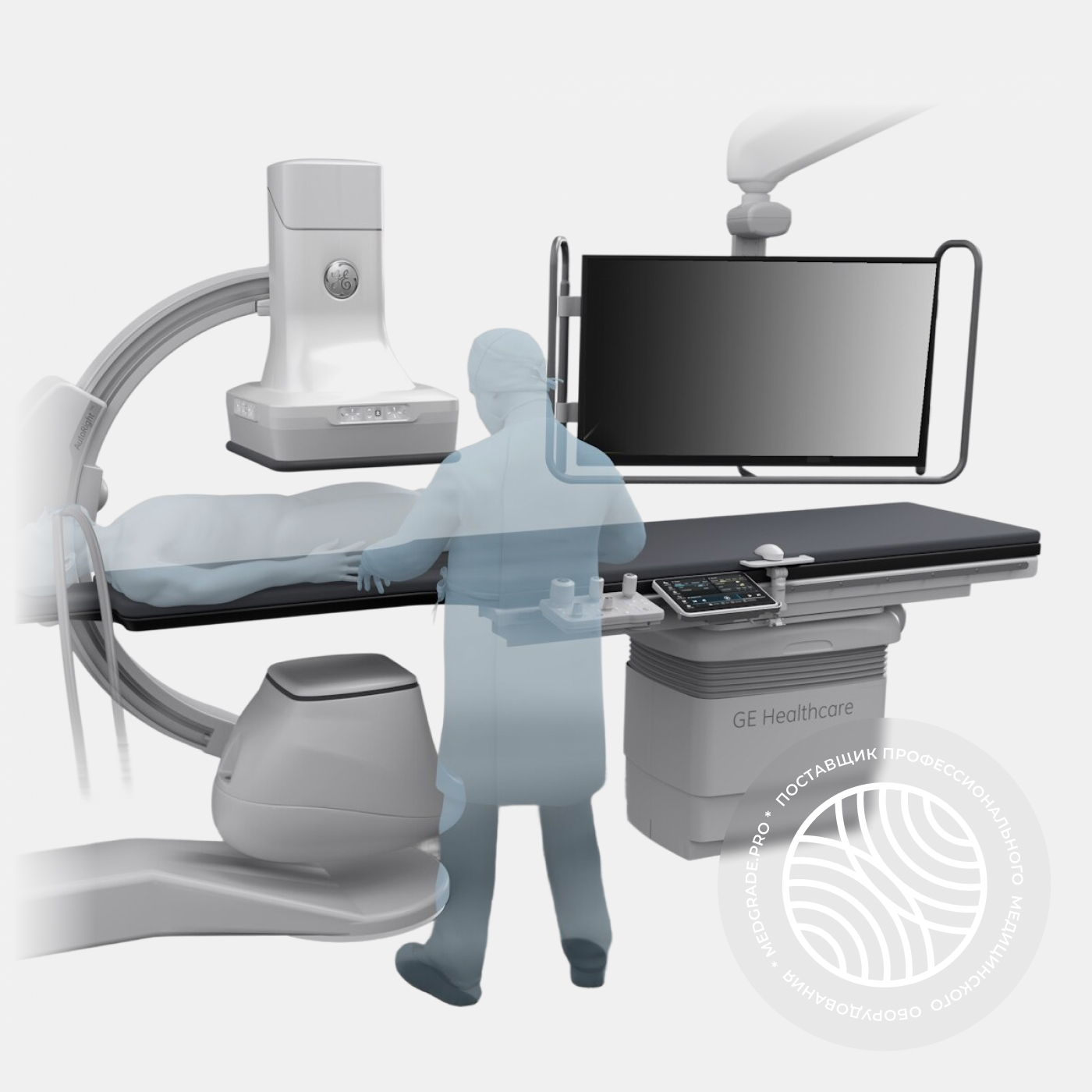

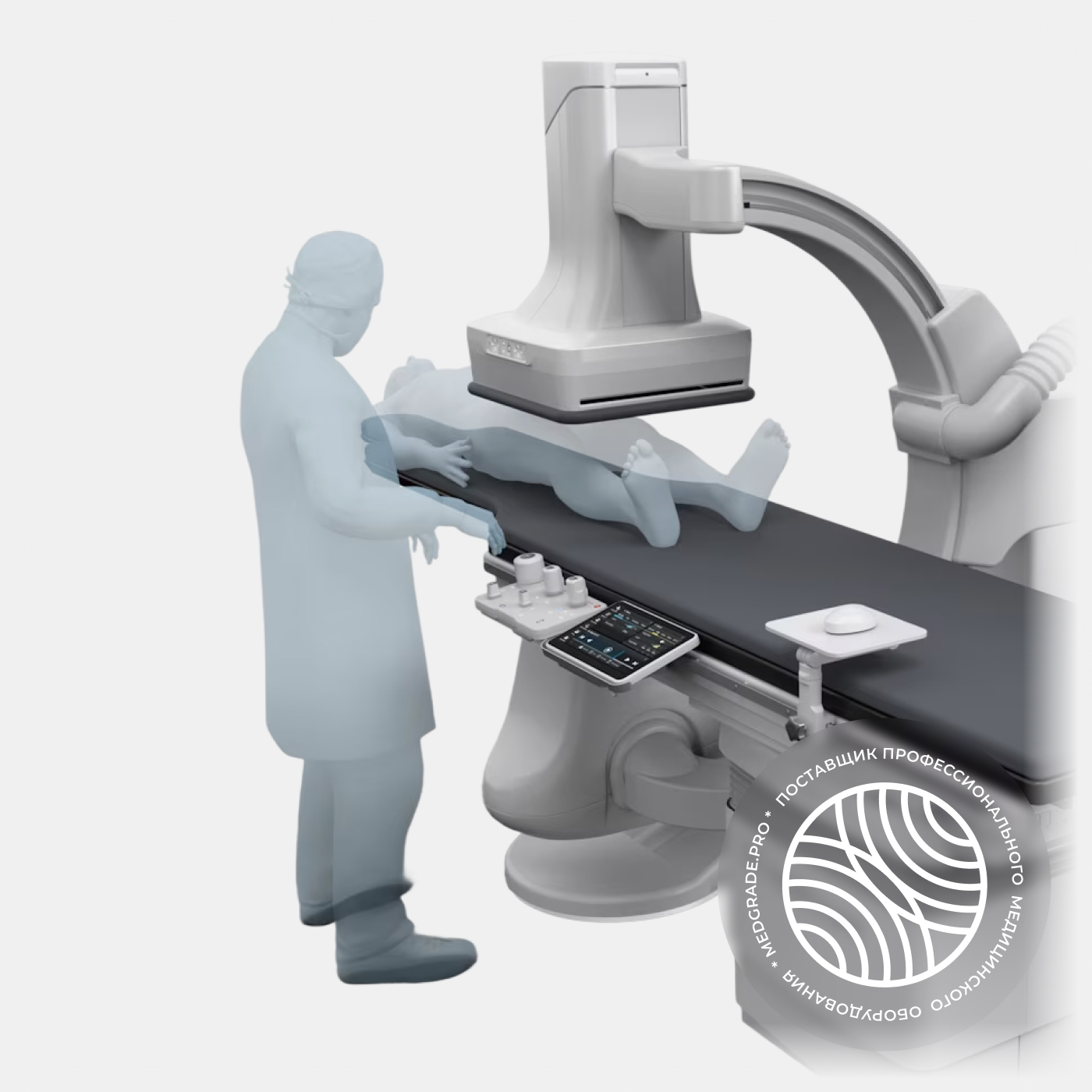

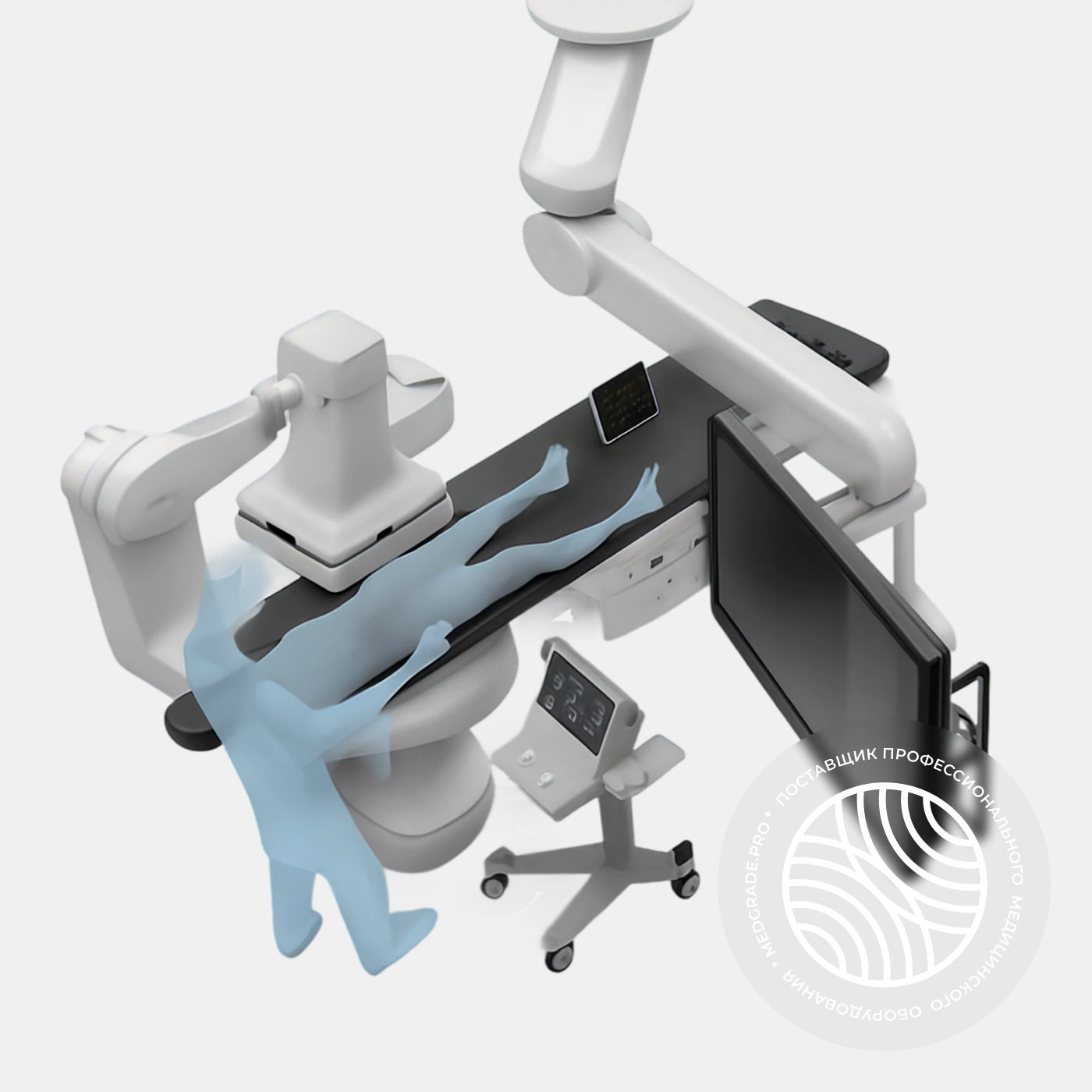

Allia IGS 3 построена на удобной L-образной стойке с изоцентрическими движениями, позволяющими охватить всю анатомию пациента от головы до стоп без его перемещения. Стол Omega V с грузоподъёмностью до 304 кг и плавающей декой обеспечивает комфорт пациента и полный доступ хирургов к зоне вмешательства. Система снабжена большим 55-дюймовым медицинским 4K-монитором и дополнительными экранами, что облегчает работу мультидисциплинарной команды в операционной.
Для клинических задач доступен широкий набор инструментов: цифровая субтракционная ангиография (DSA), кинозапись до 30 кадр/с, функции Roadmap и Blended Roadmap для навигации катетеров, пакеты PCI Assist и Vessel Assist для коронарных вмешательств и сосудистых процедур, InnovaSpin для 3D-реконструкции. В педиатрии и при повторных процедурах особенно востребованы низкодозовые режимы и встроенная система мониторинга дозы с отчётами в формате DICOM RDSR.
GE Allia IGS 3 отличается высокой эргономикой и возможностью интеграции с госпитальной сетью, включая PACS и RIS. Она поддерживает ключевые сервисы DICOM, включая Worklist, MPPS и Dose SR, что обеспечивает удобный документооборот и контроль радиационной безопасности. Благодаря сочетанию точности визуализации, интеллектуальной автоматизации и клинических опций, Allia IGS 3 является оптимальным выбором для современных рентгеноперационных.
Характеристики
Высокий
Стационарная моноплановая ангиографическая система с L-образным штативом.
Генератор – высокочастотный трёхфазный GE Jedi мощностью 100 кВт, максимальное напряжение 125 кВ, ток в импульсном режиме до 1000 мА.
Рентгеновская трубка поворотного анода Performix 160A с жидкостным охлаждением (замкнутый контур); три фокусных пятна: 0,3 мм, 0,6 мм и 1,0 мм (IEC 60336).
Теплоёмкость анода – около 2,7 МДж (3,7 MHU), кожуха – 5,14 МДж (6,9 MHU).
Встроенная фильтрация излучения ~1,8 мм Al + 0,2 мм Cu (постоянная) и дополнительная медная фильтрация 0,1–0,3 мм в коллиматоре.
Цифровой плоский детектор на основе аморфного кремния с CsI-сцинтиллятором, размером 31×31 см (поле обзора по диагонали ~43 см).
Матрица детектора 1536×1536 пикселей, шаг 200 µм; детекционная квантовая эффективность ~84% на кинокадрах и 81% в флюороскопии.
Расстояние источник–детектор (SID) регулируется в пределах ~89–119 см.
L-образная стойка обеспечивает изоцентрические повороты С-дуги: кранио-каудальные наклоны до ±55° и ротация вокруг вертикальной оси до ±100°, при этом достигается продольный охват до 195 см (от головы до стоп) без перемещения пациента.
Стол пациента – моторизованный стол Omega V (длина панели 333 см) с плавающей декой (4 направления движения + диагональные) и поворотом вокруг вертикальной оси на ±180°.
Грузоподъёмность стола 304 кг (масса пациента до 204 кг); ширина панели ~46 см, поддерживается режим CPR (дополнительная нагрузка 50 кг).
Система оснащена 55-дюймовым медицинским 4K-монитором на потолочной подвеске и двумя резервными 19″ мониторами (живое/референтное изображение).
Рабочая станция (AW Server) размещается в аппаратной;
Электропитание системы – трёхфазное 50/60 Гц, 380–480 В (трансформатор может переключаться между 380/400/415/480 В), потребляемая мощность до ~100 кВА. Используется выносной водяной чиллер для охлаждения трубки. Система соответствует требованиям ГОСТ Р и IEC (безопасность электро-медоборудования, радиационная и механическая безопасность и др.).
Одноплоскостной С-дуговой модуль (напольная L-образная колонна с С-дугой), стационарный стол пациента Omega V, цифровой плоскопанельный детектор 31×31 см, рентгеновский генератор 100 кВт с шкафом управления, рентгеновская трубка Performix 160A. В базовый комплект входит коллиматор с автоматическими диафрагмами и встроенными фильтрами, антирассеивующая решётка, педальный переключатель. Рабочее место оператора: система управлений Allia (настенный пульт с ручным приводом и детекторная панель управления движениями) и большой монитор 55″ на подвесе (плюс 2×19″ монитора).
В состав поставки входит сервер обработки изображений GE AW с предустановленным ПО: субтракционная ангиография, цифровая кинорегистрация, базовый пакет количественных измерений, анатомические программы. Обеспечена DICOM-интеграция: автоматическое получение списков пациентов (Worklist) и отправка снимков на PACS. Формируются структурированные отчёты по дозе (RDSR) для каждого исследования. Стандартная гарантия – 1–2 года (обычно 24 месяца).
AutoRight™ – первая в отрасли AI-система автоматической оптимизации параметров получения, обработки и отображения изображений в реальном времени.
Roadmap – наложение маски сосудов на живую флюороскопию для навигации
Blended Roadmap – расширенная дорожная карта с совмещением 3D-ангиографии и рентгеноскопии.
Quantitative Analysis – пакет количественного анализа (измерение стенозов, расчет параметров левого желудочка).
PCI Assist – пакет для коронарных вмешательств с режимом повышенной контрастности флюороскопии (StentViz, StentVesselViz) для улучшенного отображения стентов.
InnovaSense – интеллектуальная система автоматического позиционирования детектора по контурy пациента для снижения расстояния и дозы.
InnovaSpin – режим вращательной ангиографии (3D-CT-подобная визуализация) с последующей реконструкцией 3D изображения сосудов на AW-станции.
Valve ASSIST (планирование клапанных имплантаций)
Vessel/EVAR ASSIST (3D-навигация при сосудистых и аортальных вмешательствах)
Needle ASSIST (помощь при пункциях под рентген-контролем)
Embo/Liver ASSIST (пакеты для эмболизаций и интервенций в онкологии печени)
При необходимости система может быть доукомплектована детекторами другого размера (20×20 см или 40×40 см – для конфигураций Allia IGS 5/7), а также потолочной подвеской для мониторов, дополнительными пультами, системами удалённого доступa и др.
Для размещения комплекса требуется рентгеноперационная площадью ~30 м²; минимальные габариты – порядка 6,0×4,4 м (при стандартной планировке).
Напольная колонна крепится анкерами к полу (необходима прочная бетонная плита); масса стойки с гентри оценивается ~1200 кг. Потолочная подвеска монитора требует усиления потолка; минимальная высота помещения ~3,0 м.
Блок генератора и шкафы управления устанавливаются в прилегающей аппаратной (~6–8 м²), там же размещается водоохлаждающий модуль. Соединение между стойкой и аппаратной – через защитные кабель-каналы в полу или коробе.
Электропитание: трехфазная сеть 380–400 В (евро) или 480 В 60 Гц (США), с выделенной линией ~100 А. Система комплектуется аварийным выключателем (E-Stop) и блокировками излучения (ключ-выключатель, подготовка рентгена по двум кнопкам). При работе в гибридной операционной стойка Allia IGS 3 может убираться в парковочное положение, освобождая пространство; возможна установка слева или справа от стола (зеркальная конфигурация). Рентгенозащитные шторы крепятся на коллиматоре и под столешницей, снижая рассеянное излучение для персонала. В комплекте предусмотрены: набор рентгенозащитных экранов (настенные и потолочные подвесные панели), держатели для катетеров, инструментария и инъектора контраста. Система поддерживает интеграцию с хирургическими навигационными комплексами и UPS-питание для безопасного завершения работы при сбое электросети.
Аппарат совместим со стандартом DICOM 3.0 и поддерживает основные сервисы:
Хранение изображений (Store SCU/SCP)
Запросы и передачу (Query/Retrieve)
Печать на плёнку (Print SCU)
Работу по списку пациентов (Modality Worklist SCU)
Протокол выполненных процедур (MPPS SCU)
Структурированные отчёты (SR SCU)
Отчёты по дозе (Radiation Dose SR)
Реализована функция автопередачи – после завершения серии или исследования изображения автоматически отправляются на один или несколько PACS-серверов (поддерживается Multi-destination push)
Система может получать из PACS прошлые снимки (например, КТ/МР) для совмещения – через стандарт DICOM Query/Retrieve. Мониторы калибруются по DICOM 14 (базовая стандартизация яркости/контраста). Поддерживается Storage Commitment (гарантированная доставка) – подтверждение архивом успешного сохранения данных. Для обмена данными станция оснащена гигабитным Ethernet-интерфейсом; возможно шифрование передаваемых данных (TLS) при активированных опциях кибербезопасности. Ведётся журнал DICOM-событий (аудит) для контроля и отслеживания операций с изображениями.
