ЛОР-комбайн - это многофункциональная медицинская установка, предназначенная для диагностики, лечения и проведения амбулаторных процедур в оториноларингологии. Оборудование объединяет в одном рабочем месте инструменты и системы, необходимые врачу для обследования пациентов с заболеваниями уха, горла и носа.

Современные ЛОР-комбайны позволяют организовать полноценный прием специалиста, повысить эффективность диагностики и сократить время выполнения процедур. Благодаря интеграции различных модулей врач получает быстрый доступ к необходимым инструментам, что значительно улучшает эргономику рабочего процесса.

Оборудование широко применяется в государственных и частных клиниках, многопрофильных медицинских центрах, диагностических отделениях и специализированных ЛОР-кабинетах.

Устройство и основные модули ЛОР-комбайна

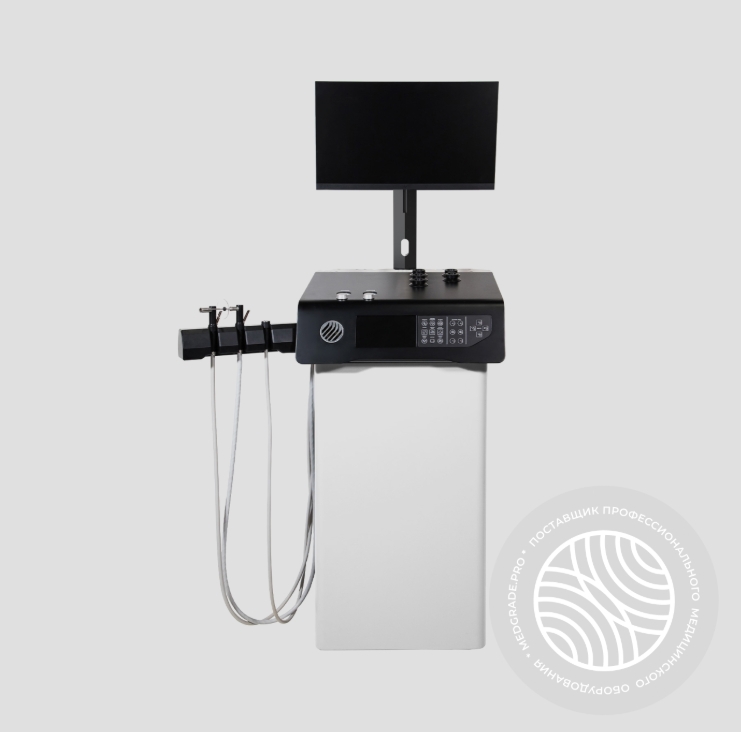

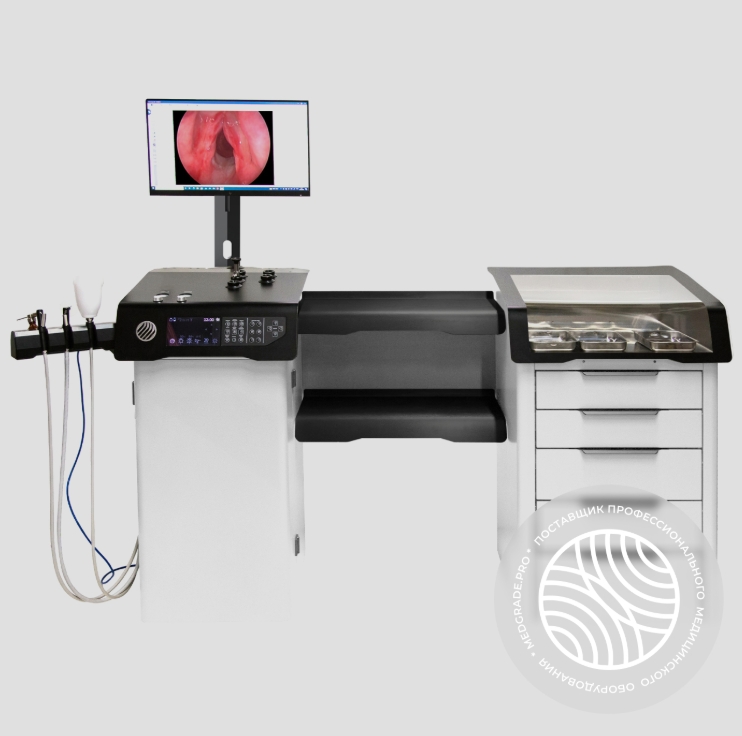

ЛОР-комбайн представляет собой многофункциональный аппаратный комплекс, объединяющий в одном рабочем месте оборудование для диагностики, лечения и проведения амбулаторных манипуляций в оториноларингологии. Благодаря модульной конструкции установка обеспечивает быстрый доступ к необходимым инструментам и позволяет врачу выполнять широкий спектр процедур без использования дополнительного оборудования.

Конструкция современных ЛОР-комбайнов разрабатывается с учетом требований эргономики, инфекционной безопасности и высокой интенсивности эксплуатации. В зависимости от модели и производителя количество встроенных модулей может варьироваться, однако основные функциональные узлы остаются схожими.

Центральная консоль управления

Центральная консоль является основным элементом управления ЛОР-комбайном. Через нее осуществляется контроль всех рабочих систем установки: аспирации, подачи воздуха, освещения, подогрева инструментов и дополнительных функций.

В современных моделях используются кнопочные панели, электронные блоки управления или сенсорные дисплеи. Это позволяет быстро изменять параметры работы оборудования и настраивать режимы под конкретную процедуру.

Аспирационная система

Аспирационный модуль предназначен для удаления крови, слизи, промывных растворов и других биологических жидкостей во время диагностических и лечебных манипуляций.

Система включает:

  • вакуумный насос;
  • регулятор мощности всасывания;
  • сборочные контейнеры;
  • систему фильтрации;
  • аспирационные наконечники.

Наличие регулируемой мощности позволяет безопасно работать как со взрослыми пациентами, так и с детьми.

Компрессорный блок

Компрессор обеспечивает подачу сжатого воздуха для работы пневматических инструментов и распылителей лекарственных препаратов.

С его помощью выполняются:

  • продувание слуховых труб;
  • аэрозольная терапия;
  • распыление лекарственных средств;
  • некоторые диагностические процедуры.

Качественный компрессор должен обеспечивать стабильное давление воздуха при минимальном уровне шума.

Система ирригации

Модуль ирригации используется для промывания носовых ходов, наружного слухового прохода и других анатомических областей.

В зависимости от модели система может включать:

  • емкости для растворов;
  • насос подачи жидкости;
  • регуляторы давления;
  • специальные наконечники.

Точная настройка давления позволяет проводить процедуры максимально комфортно для пациента.

Источник света

Для качественного осмотра ЛОР-органов необходима мощная система освещения. Современные комбайны оснащаются светодиодными (LED) или ксеноновыми источниками света.

Основные преимущества LED-освещения:

  • высокая яркость;
  • длительный срок службы;
  • низкое тепловыделение;
  • стабильная цветопередача.

Источник света используется совместно с налобными осветителями, эндоскопами и видеосистемами.

Эндоскопический модуль

Эндоскопический блок позволяет выполнять визуальный осмотр труднодоступных анатомических структур с многократным увеличением изображения.

В его состав могут входить:

  • жесткие эндоскопы;
  • гибкие эндоскопы;
  • видеокамеры;
  • оптические адаптеры;
  • мониторы медицинского класса.

Эндоскопическая диагностика считается современным стандартом обследования пациентов в оториноларингологии и значительно повышает точность постановки диагноза.

Видеосистема и цифровая документация

Многие современные ЛОР-комбайны оснащаются встроенными системами видеорегистрации.

Они позволяют:

  • выводить изображение на монитор в режиме реального времени;
  • сохранять фото и видео исследований;
  • передавать данные в медицинские информационные системы;
  • проводить телемедицинские консультации.

Использование цифровых технологий упрощает ведение медицинской документации и контроль динамики лечения пациента.

Подогрев инструментов и зеркал

Для предотвращения запотевания диагностических зеркал в ЛОР-комбайнах часто устанавливаются системы подогрева.

Подогрев обеспечивает:

  • улучшение визуализации;
  • повышение комфорта врача;
  • сокращение времени проведения осмотра.

Некоторые модели дополнительно оснащаются специальными отсеками для хранения и подогрева инструментов перед использованием.

Система хранения инструментов

Встроенные выдвижные ящики, лотки и держатели позволяют организовать удобное хранение медицинских инструментов, расходных материалов и препаратов.

Продуманная организация рабочего пространства помогает врачу быстро получать доступ к необходимым принадлежностям и поддерживать порядок во время приема пациентов.

Современный ЛОР-комбайн представляет собой полноценную рабочую станцию оториноларинголога, в которой все диагностические и лечебные системы интегрированы в единую платформу.

Комплектация ЛОР-комбайна

Комплектация ЛОР-комбайна влияет на функциональные возможности кабинета и перечень выполняемых процедур. Производители предлагают как базовые решения для амбулаторного приема, так и расширенные комплексы экспертного уровня с эндоскопическим и видеооборудованием.

Выбор комплектации зависит от профиля медицинского учреждения, количества пациентов и специализации врача.

Базовая комплектация

Стандартная комплектация обычно включает основные системы, необходимые для проведения ежедневного ЛОР-приема.

В состав базового комплекта входят:

  • рабочая консоль;
  • аспирационная система;
  • компрессор;
  • система распыления лекарственных препаратов;
  • источник света;
  • емкости для секрета и промывных растворов;
  • инструментальные лотки;
  • держатели медицинских инструментов.

Такой набор позволяет выполнять большинство диагностических и лечебных процедур в амбулаторных условиях.

Инструментальное оснащение

Многие производители поставляют оборудование с комплектом основных ЛОР-инструментов.

В него могут входить:

  • ушные воронки;
  • носовые зеркала;
  • гортанные зеркала;
  • пинцеты;
  • зонды;
  • аспирационные наконечники;
  • канюли для промывания.

Конкретный перечень зависит от модели установки и условий поставки.

Эндоскопический комплект

Для расширения диагностических возможностей ЛОР-комбайн может комплектоваться эндоскопическим оборудованием.

В состав такого решения входят:

  • жесткие эндоскопы диаметром 2,7 мм, 4 мм и 5 мм;
  • эндоскопы с различными углами обзора (0°, 30°, 70°);
  • эндоскопическая видеокамера;
  • медицинский монитор;
  • источник холодного света;
  • оптические кабели.

Наличие эндоскопического комплекса позволяет проводить детальное обследование носовой полости, околоносовых пазух, гортани и носоглотки.

Видеокомплекс

Современные клиники все чаще выбирают ЛОР-комбайны с интегрированными видеосистемами.

Комплектация может включать:

  • Full HD или 4K-камеру;
  • медицинский монитор;
  • систему записи видео;
  • программное обеспечение для архивации данных;
  • интерфейсы подключения к медицинской информационной системе.

Такие решения особенно востребованы в многопрофильных клиниках и диагностических центрах.

Дополнительные модули

В зависимости от модели оборудование может оснащаться дополнительными функциями:

  • системой подогрева зеркал;
  • автоматической системой промывания;
  • встроенным бактерицидным модулем;
  • USB-портами для хранения данных;
  • беспроводной передачей изображений;
  • сенсорной панелью управления;
  • дополнительными источниками света.

Наличие дополнительных модулей повышает удобство эксплуатации и расширяет возможности врача.

Расходные материалы и принадлежности

Для полноценной работы ЛОР-комбайна требуются расходные материалы, которые могут поставляться вместе с оборудованием:

  • одноразовые наконечники;
  • аспирационные трубки;
  • фильтры;
  • емкости для биологических жидкостей;
  • контейнеры для растворов;
  • защитные колпачки и адаптеры.

При выборе оборудования важно учитывать доступность расходных материалов и стоимость их дальнейшей эксплуатации.

Возможности расширения комплектации

Одним из важных преимуществ современных ЛОР-комбайнов является модульный принцип построения. Многие установки позволяют дооснащать кабинет новыми компонентами уже после ввода оборудования в эксплуатацию.

Это дает возможность постепенно расширять функциональность системы за счет подключения:

  • эндоскопических стоек;
  • дополнительных мониторов;
  • цифровых камер;
  • программных комплексов хранения данных;
  • специализированных диагностических модулей.

Модульный подход позволяет медицинскому учреждению оптимизировать первоначальные затраты и модернизировать оборудование по мере развития клиники.

Инструкция по эксплуатации ЛОР-комбайна

Эксплуатация ЛОР-комбайна должна осуществляться обученным медицинским персоналом в соответствии с руководством производителя и внутренними регламентами медицинской организации.

Перед началом работы необходимо:

  1. Выполнить визуальный осмотр оборудования.
  2. Проверить исправность кабелей и соединений.
  3. Убедиться в корректной работе компрессора и аспирационной системы.
  4. Проверить уровень заполнения емкостей для сбора жидкостей.
  5. Протестировать функционирование источника света и видеосистемы.

Во время эксплуатации важно соблюдать допустимые режимы нагрузки, использовать только совместимые расходные материалы и регулярно контролировать техническое состояние оборудования.

При обнаружении неисправностей работу установки следует прекратить до проведения диагностики и устранения проблемы специалистами сервисной службы.

Установка и подключение оборудования

Правильная установка ЛОР-комбайна является одним из факторов его безопасной и долговечной эксплуатации. Несмотря на то что большинство современных установок поставляются в высокой степени заводской готовности, монтаж и ввод оборудования в эксплуатацию должны выполняться квалифицированными специалистами с учетом требований производителя и действующих нормативов.

Подготовка помещения

Перед поставкой ЛОР-комбайна необходимо подготовить кабинет для размещения оборудования. Размеры помещения должны обеспечивать комфортную работу врача, медицинского персонала и свободное перемещение пациента.

При планировании размещения установки учитываются:

  • площадь кабинета;
  • расположение рабочего места врача;
  • наличие зоны для пациента;
  • доступ к электросети;
  • возможность подключения дополнительного оборудования;
  • соблюдение санитарно-гигиенических требований.

ЛОР-комбайн обычно устанавливается таким образом, чтобы все функциональные модули находились в непосредственной доступности врача во время приема.

Требования к электропитанию

Большинство современных ЛОР-комбайнов подключаются к стандартной однофазной сети переменного тока 220–240 В с частотой 50 Гц. Однако конкретные параметры могут отличаться в зависимости от модели оборудования.

Для стабильной работы рекомендуется обеспечить:

  • отдельную линию электропитания;
  • наличие защитного заземления;
  • защиту от перепадов напряжения;
  • использование сертифицированных электрических розеток медицинского назначения.

Особенно важно соблюдать требования электробезопасности при подключении видеосистем, эндоскопического оборудования и источников света высокой мощности.

Монтаж основных модулей

После размещения базовой станции производится подключение всех рабочих систем установки.

В зависимости от комплектации выполняется монтаж:

  • аспирационной системы;
  • компрессорного блока;
  • системы ирригации;
  • источника света;
  • блока подогрева инструментов;
  • видеосистемы;
  • эндоскопического оборудования.

Каждое соединение проверяется на герметичность и корректность работы. Особое внимание уделяется вакуумным и пневматическим магистралям, поскольку от их исправности зависит эффективность лечебных процедур.

Подключение эндоскопической системы

Если ЛОР-комбайн оснащается эндоскопическим комплексом, дополнительно выполняется подключение:

  • эндоскопической камеры;
  • медицинского монитора;
  • источника холодного света;
  • оптических кабелей;
  • системы хранения изображений и видеозаписей.

После подключения проводится настройка параметров изображения, баланса белого, яркости и контрастности для получения максимально информативной визуализации.

Первичная проверка оборудования

Перед началом эксплуатации выполняется комплексное тестирование всех функциональных модулей.

Проверке подлежат:

  • работа компрессора;
  • эффективность аспирации;
  • подача жидкости в системе ирригации;
  • функционирование источников света;
  • работа видеосистемы;
  • корректность отображения изображения на мониторе;
  • исправность органов управления.

Только после успешного прохождения тестирования оборудование может быть введено в эксплуатацию.

Обучение персонала

После завершения монтажа специалисты поставщика обычно проводят инструктаж медицинского персонала.

В ходе обучения рассматриваются:

  • правила ежедневной эксплуатации;
  • порядок включения и выключения оборудования;
  • особенности использования отдельных модулей;
  • требования к очистке и дезинфекции;
  • действия при возникновении неисправностей.

Профессиональный ввод в эксплуатацию позволяет снизить риск поломок оборудования и обеспечить его эффективную работу на протяжении всего срока службы.

Использование эндоскопов в составе ЛОР-комбайна

Эндоскопические технологии являются неотъемлемой частью современной оториноларингологии. Интеграция эндоскопов в состав ЛОР-комбайна значительно расширяет диагностические возможности врача и позволяет проводить обследования с высокой точностью и минимальным дискомфортом для пациента.

В отличие от традиционных методов осмотра, эндоскопия обеспечивает многократное увеличение изображения и детальную визуализацию анатомических структур, недоступных при обычном обследовании.

Назначение эндоскопической диагностики

Эндоскопы используются для осмотра:

  • полости носа;
  • носоглотки;
  • околоносовых пазух;
  • ротоглотки;
  • гортани;
  • наружного слухового прохода;
  • барабанной перепонки.

Высокая детализация изображения помогает врачу выявлять патологические изменения на ранних стадиях и принимать более обоснованные клинические решения.

Виды эндоскопов

В составе ЛОР-комбайнов могут использоваться различные типы эндоскопического оборудования.

Жесткие эндоскопы

Жесткие эндоскопы обеспечивают максимально качественное изображение и широко применяются при обследовании носовой полости и носоглотки.

Наиболее распространены модели с углами обзора:

  • 0°;
  • 30°;
  • 45°;
  • 70°.

Использование различных углов позволяет исследовать труднодоступные участки и получать информацию о состоянии слизистых оболочек с разных ракурсов.

Гибкие эндоскопы

Гибкие эндоскопы обладают подвижным дистальным концом и позволяют обследовать сложные анатомические области без значительного дискомфорта для пациента.

Они особенно востребованы при:

  • ларингоскопии;
  • обследовании голосовых связок;
  • исследовании носоглотки;
  • динамической оценке функций гортани.

Работа эндоскопической системы

Во время исследования эндоскоп подключается к источнику холодного света и видеокамере. Полученное изображение передается на медицинский монитор в режиме реального времени.

Типовая схема работы включает:

  1. Подготовку эндоскопа.
  2. Проверку качества изображения.
  3. Подключение осветительной системы.
  4. Проведение исследования.
  5. Сохранение фото- и видеоматериалов.
  6. Обработку эндоскопа после процедуры.

Современные цифровые камеры позволяют получать изображение высокой четкости, необходимое для точной диагностики.

Преимущества использования эндоскопов

Интеграция эндоскопического оборудования в ЛОР-комбайн обеспечивает ряд преимуществ:

  • повышение точности диагностики;
  • раннее выявление патологий;
  • визуальный контроль лечебных манипуляций;
  • возможность фото- и видеофиксации результатов;
  • повышение доверия пациента за счет наглядной демонстрации состояния ЛОР-органов;
  • возможность дистанционных консультаций и телемедицинских сервисов.

Эндоскопическая диагностика также позволяет объективно оценивать эффективность лечения в динамике.

Документирование исследований

Большинство современных ЛОР-комбайнов поддерживают функции цифровой документации.

Полученные изображения могут:

  • сохраняться в электронной медицинской карте;
  • архивироваться на сервере клиники;
  • использоваться для консилиумов;
  • применяться в образовательных целях;
  • передаваться другим специалистам для получения второго мнения.

Наличие системы хранения данных повышает качество диагностики и упрощает ведение медицинской документации.

Требования к уходу за эндоскопами

Эндоскопическое оборудование требует строгого соблюдения правил обработки и хранения.

После каждого использования необходимо выполнять:

  • предварительную очистку;
  • механическое удаление загрязнений;
  • дезинфекцию высокого уровня;
  • сушку;
  • контроль целостности оптической системы.

Регулярное обслуживание позволяет сохранить качество изображения, предотвратить перекрестное инфицирование пациентов и продлить срок службы дорогостоящего оборудования.

Благодаря интеграции эндоскопической системы ЛОР-комбайн превращается в полноценный диагностический комплекс, соответствующий современным стандартам оказания медицинской помощи в оториноларингологии.

Обработка и дезинфекция ЛОР-комбайна

Соблюдение санитарно-эпидемиологических требований является обязательным условием безопасной эксплуатации ЛОР-комбайна.

После каждого приема пациента необходимо проводить обработку контактных поверхностей с применением разрешенных дезинфицирующих средств.

Регулярной очистке подлежат:

  • рабочие поверхности;
  • ручки управления;
  • аспирационные наконечники;
  • шланги;
  • эндоскопические принадлежности;
  • емкости для сбора жидкостей.

Особое внимание уделяется обработке эндоскопов. Процедура должна выполняться в соответствии с инструкциями производителя оборудования и действующими санитарными нормами.

Плановое техническое обслуживание включает проверку герметичности систем, состояния фильтров, работоспособности компрессора и аспирационного блока, а также калибровку электронных компонентов.

Регистрационное удостоверение и требования

ЛОР-комбайн относится к медицинским изделиям и допускается к обращению на территории Российской Федерации только при наличии действующего регистрационного удостоверения.

Документ подтверждает прохождение процедуры государственной регистрации и соответствие оборудования установленным требованиям безопасности и эффективности.

При выборе оборудования необходимо проверять наличие:

  • регистрационного удостоверения Росздравнадзора;
  • эксплуатационной документации на русском языке;
  • деклараций или сертификатов соответствия;
  • сервисной поддержки на территории РФ;
  • гарантийных обязательств производителя или поставщика.

Использование незарегистрированного медицинского оборудования в лечебной практике недопустимо и может повлечь административную ответственность.

Как выбрать ЛОР-комбайн для клиники

Выбор ЛОР-комбайна должен основываться на профиле медицинского учреждения, предполагаемом потоке пациентов и перечне оказываемых услуг.

При оценке оборудования рекомендуется учитывать следующие параметры:

Функциональность

Необходимо определить перечень процедур, которые будут выполняться в кабинете. Для диагностического приема достаточно базовой комплектации, тогда как специализированные центры чаще нуждаются в эндоскопических и видеоинформационных системах.

Качество визуализации

Для современных клиник важна возможность подключения HD- или Full HD-видеосистем, обеспечивающих высокую детализацию изображения.

Эргономика рабочего места

Рациональное расположение модулей и удобная система управления повышают комфорт врача и сокращают время проведения процедур.

Надежность оборудования

Следует отдавать предпочтение решениям известных производителей с подтвержденной репутацией и развитой сервисной инфраструктурой.

Возможность модернизации

Перспективным вариантом является модульный ЛОР-комбайн, который позволяет расширять функциональность без полной замены оборудования.

Сервисное обслуживание

Наличие квалифицированной технической поддержки, поставки запасных частей и оперативного ремонта напрямую влияет на бесперебойную работу медицинского учреждения.

Заключение

Компания Medgrade специализируется на комплексном оснащении медицинских учреждений высокотехнологичным оборудованием от ведущих мировых и российских производителей. Специалисты компании помогают подобрать ЛОР-комбайны под задачи конкретной клиники, учитывая профиль учреждения, бюджет проекта и требования к функциональности оборудования.

В ассортименте Medgrade представлены современные решения для оснащения ЛОР-кабинетов различного уровня - от базовых диагностических установок до многофункциональных комплексов экспертного класса с эндоскопическими и цифровыми системами визуализации. Компания обеспечивает поставку оборудования, консультационную поддержку, помощь в подготовке документации, а также сервисное сопровождение на всех этапах эксплуатации.
