Электрокоагулятор: устройство, схема, принцип работы и применение

Что такое электрокоагулятор

Электрокоагулятор - это медицинское устройство, применяемое для коагуляции (свертывания) тканей с помощью высокочастотного электрического тока. Он широко используется в хирургии, гинекологии, дерматологии, стоматологии и других областях медицины.

Основная задача электрокоагулятора - остановка кровотечения и точное воздействие на ткани без значительного повреждения окружающих структур. Благодаря высокочастотной энергии достигается эффект резания и коагуляции одновременно, что повышает эффективность и безопасность вмешательств.

Современные системы, такие как решения от BOWA и ERBE, относятся к категории ЭХВЧ (электрохирургические высокочастотные аппараты) и обеспечивают высокую точность и контроль параметров воздействия.

Устройство электрокоагулятора

Современный электрокоагулятор (ЭХВЧ-аппарат) представляет собой сложную высокотехнологичную систему, в которой сочетаются силовая электроника, интеллектуальное управление и продуманная эргономика.

В оборудовании уровня BOWA и ERBE каждая из подсистем играет критическую роль в точности воздействия и безопасности пациента.

Разберем устройство подробно - от генерации сигнала до контакта с тканями.

Генератор высокочастотного тока

Это «сердце» электрокоагулятора. Генератор формирует электрический ток высокой частоты (обычно 300 кГц – 4–5 МГц), который и используется для воздействия на ткани.

Ключевые особенности:

• стабильная частота для предотвращения нейромышечной стимуляции
• возможность формирования различных форм волны (непрерывной, импульсной)
• широкий диапазон регулировки мощности

В современных системах ERBE генератор работает в связке с датчиками обратной связи, что позволяет автоматически подстраивать параметры под тип ткани.

Блок управления и интерфейс пользователя

Этот модуль отвечает за настройку и контроль работы устройства. В современных моделях это цифровая система с сенсорным экраном.

Функции блока управления:

• выбор режимов (резание, коагуляция, смешанные режимы)
• настройка мощности и параметров сигнала
• сохранение пользовательских программ
• визуализация рабочих параметров

В аппаратах BOWA реализованы интуитивные интерфейсы и предустановленные клинические протоколы, что снижает нагрузку на врача.

Система обратной связи (Feedback)

Один из ключевых элементов современных ЭХВЧ-систем.

Она анализирует:

• сопротивление (импеданс) ткани
• изменение температуры
• характер контакта электрода

На основе этих данных система:

• автоматически регулирует мощность
• предотвращает перегрев и карбонизацию
• обеспечивает равномерный эффект коагуляции

Такие технологии особенно развиты в оборудовании ERBE (например, концепция контроля ткани в реальном времени).

Активные электроды (инструменты)

Активный электрод - это рабочий инструмент, через который энергия передается в ткани.

Варианты исполнения:

• игольчатые (для точечной коагуляции)
• петлевые (для резекции)
• шариковые (для поверхностной коагуляции)
• ножевидные (для разреза тканей)

Материалы и покрытие электродов обеспечивают:

• устойчивость к высоким температурам
• минимальную адгезию тканей
• точность воздействия

Пассивный электрод (нейтральная пластина)

Используется в монополярных системах для замыкания электрической цепи.

Особенности:

• размещается на теле пациента
• обеспечивает безопасное распределение тока
• предотвращает локальный перегрев

Современные решения включают:

• контроль качества контакта (Contact Quality Monitoring)
• автоматическое отключение при нарушении прилегания

Биполярные инструменты

Альтернатива системе с нейтральной пластиной.

Особенности:

• ток проходит только между браншами инструмента
• высокая точность и локальность воздействия
• минимальный риск для окружающих тканей

Широко применяются в нейрохирургии, офтальмологии и микрохирургии.

Система питания

Электрокоагуляторы оснащаются встроенными блоками питания, которые обеспечивают:

• стабильную работу при колебаниях напряжения
• защиту от перегрузок
• фильтрацию помех

Педали и системы активации

Управление подачей тока осуществляется:

• ножными педалями
• кнопками на инструменте
• сенсорным управлением

Система безопасности

Современные электрокоагуляторы оснащены многоуровневой защитой:

• контроль нейтрального электрода
• защита от короткого замыкания
• мониторинг температуры
• автоматическое отключение при ошибках
• сигнализация и визуальные предупреждения

В аппаратах BOWA и ERBE безопасность реализована на уровне международных стандартов и клинических протоколов.

Дополнительные модули и интеграции

Современные ЭХВЧ-системы могут включать:

• аргоноплазменную коагуляцию (APC)
• интеграцию с дымоудалением
• подключение к хирургическим стойкам
• цифровую регистрацию процедур

Это делает электрокоагулятор частью единой операционной экосистемы.

Устройство электрокоагулятора - это не просто генератор тока, а комплексная интеллектуальная система.

Принцип работы и схема электрокоагулятора

Принцип работы электрокоагулятора основан на воздействии высокочастотного электрического тока на биологические ткани с целью их нагрева, коагуляции или рассечения. В отличие от низкочастотного тока, используемого, например, в физиотерапии, ЭХВЧ-ток (электрохирургический высокочастотный) не вызывает сокращения мышц и раздражения нервных окончаний, что делает его безопасным для хирургического применения.

Физическая основа процесса

Когда высокочастотный ток проходит через ткани, возникает их сопротивление (импеданс), вследствие чего электрическая энергия преобразуется в тепловую.

Далее происходят следующие процессы:

• при температуре ~60–80 °C - коагуляция белков (остановка кровотечения)
• при температуре выше 100 °C - испарение внутриклеточной жидкости (резание тканей)
• при более высоких температурах - возможна карбонизация (нежелательный эффект)

Таким образом, эффект воздействия напрямую зависит от:

• мощности
• формы сигнала
• времени воздействия
• площади контакта электрода

Базовая схема работы электрокоагулятора

Электрохирургическая система формирует замкнутую электрическую цепь. Схема может отличаться в зависимости от режима работы.

Монополярная схема

Это наиболее распространенный вариант.

Последовательность работы:

1. Генератор создает высокочастотный ток
2. Ток поступает на активный электрод
3. Через точку контакта энергия передается в ткани пациента
4. Ток проходит через тело пациента
5. Возвращается через нейтральный электрод (пластину) обратно в аппарат

Особенности:

• высокая универсальность
• возможность работы на большой глубине
• необходимость контроля нейтрального электрода

В системах ERBE реализован постоянный мониторинг контакта пластины с кожей пациента.

Биполярная схема

В этом случае электрическая цепь замыкается локально.

Как это работает:

• ток проходит между двумя браншами инструмента (например, пинцета)
• воздействие ограничено небольшим участком ткани

Преимущества:

• высокая точность
• минимальное рассеивание энергии
• отсутствие необходимости в нейтральной пластине

Такая схема особенно востребована в микрохирургии и деликатных вмешательствах.

Роль импеданса ткани

Импеданс (электрическое сопротивление ткани) - один из факторов в работе электрокоагулятора.

Он зависит от:

• типа ткани (жировая, мышечная, сосудистая)
• уровня гидратации
• стадии коагуляции

По мере воздействия:

• ткань высыхает
• импеданс увеличивается
• эффективность передачи энергии меняется

Контроль глубины и точности воздействия

Глубина воздействия определяется:

• мощностью
• временем контакта
• геометрией электрода
• режимом работы

Ключевой принцип: чем меньше площадь контакта - тем выше плотность энергии и точнее воздействие

Именно поэтому:

• игольчатые электроды используются для точечной коагуляции
• петлевые - для резекции
• шариковые - для поверхностной обработки

Интеллектуальные алгоритмы управления

Современные электрокоагуляторы - это не просто генераторы тока, а цифровые системы управления энергией.

Они обеспечивают:

• автоматическую стабилизацию мощности
• адаптацию под тип ткани
• снижение риска перегрева
• повторяемость клинического результата

Упрощенная логическая схема работы

В обобщенном виде схема работы выглядит так:

Генератор → управление сигналом → активный электрод → ткань → (обратный путь) → генератор

При этом:

• блок управления задает параметры
• система обратной связи корректирует их в реальном времени
• система безопасности контролирует весь процесс.

Принцип работы электрокоагулятора основан на точном управлении высокочастотной энергией и ее взаимодействием с тканями.

Виды электрокоагуляторов

Электрокоагуляторы (ЭХВЧ-аппараты) классифицируются по нескольким критериям: типу электрической схемы, клиническому назначению, функциональности и уровню технологического оснащения. Для клиники важно понимать эти различия, поскольку от них напрямую зависит эффективность и безопасность процедур.

Современные решения от BOWA и ERBE, как правило, объединяют несколько типов и режимов в одном устройстве, но базовая классификация сохраняет актуальность.

По типу электрической схемы

Монополярные электрокоагуляторы

Наиболее распространенный тип.

Особенности:

• ток проходит через тело пациента
• используется нейтральная пластина
• широкий спектр применения

Преимущества:

• универсальность
• возможность работы с большими объемами тканей
• высокая мощность

Ограничения:

• необходимость контроля контакта нейтрального электрода
• большее тепловое воздействие на окружающие ткани

Биполярные электрокоагуляторы

Используют замкнутую локальную цепь.

Особенности:

• ток проходит между браншами инструмента
• не требуется нейтральный электрод

Преимущества:

• высокая точность
• минимальное повреждение окружающих тканей
• сниженный риск осложнений

Применение:

• нейрохирургия
• офтальмология
• микрохирургия

Современные системы BOWA поддерживают как монополярные, так и биполярные режимы в одном аппарате.

По клиническому назначению

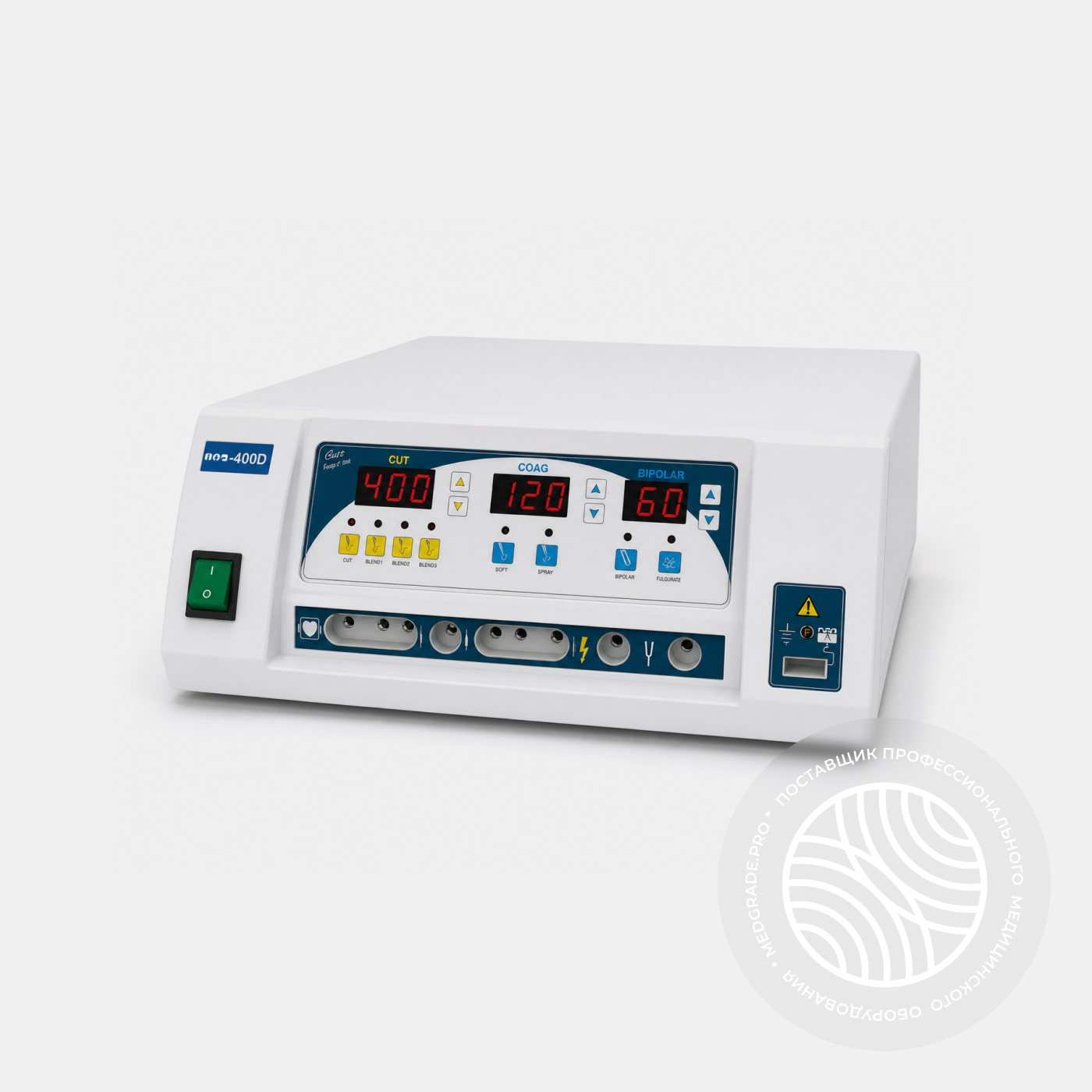

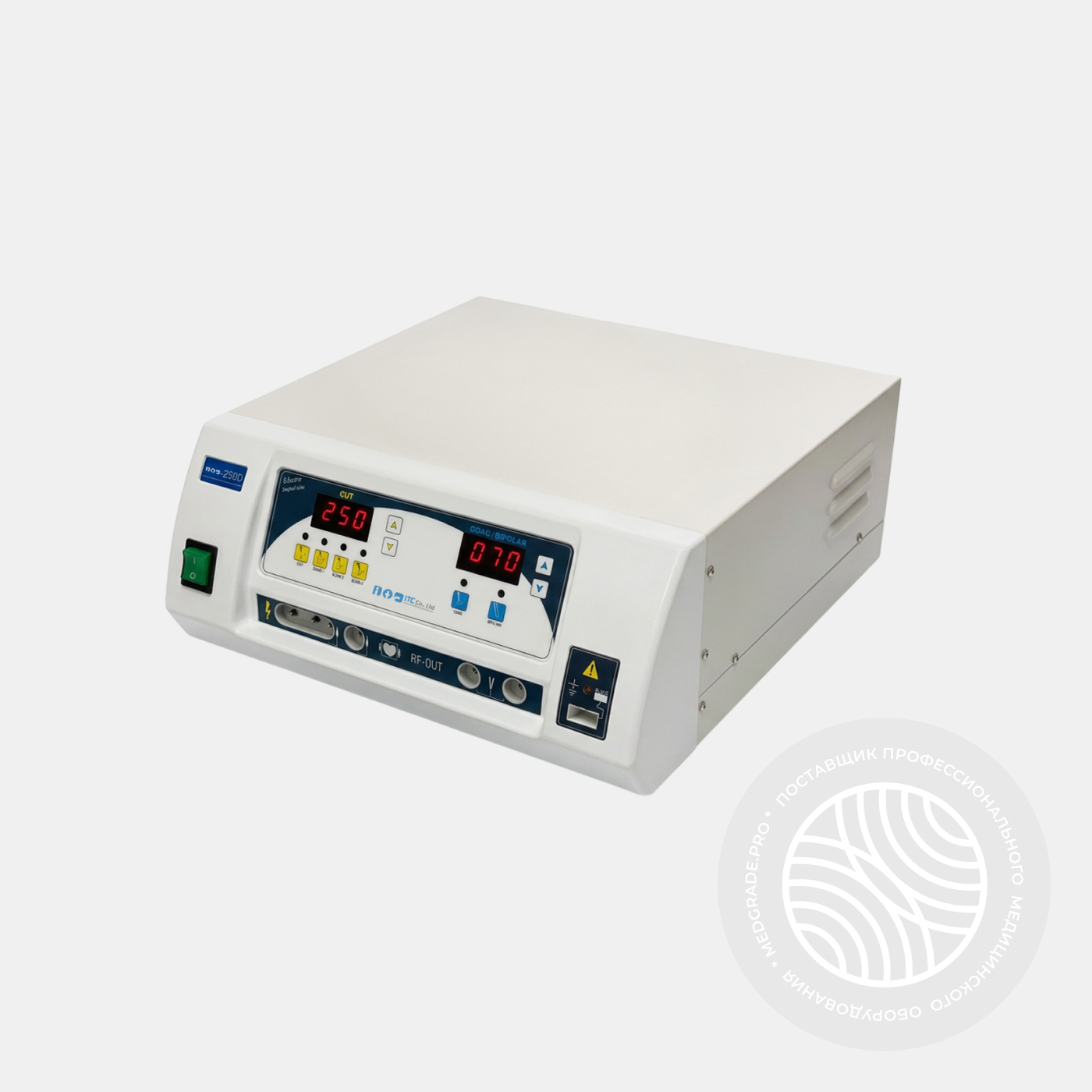

Хирургические электрокоагуляторы

Используются в операционных и универсальны по применению.

Характеристики:

• высокая мощность
• широкий набор режимов
• поддержка различных инструментов

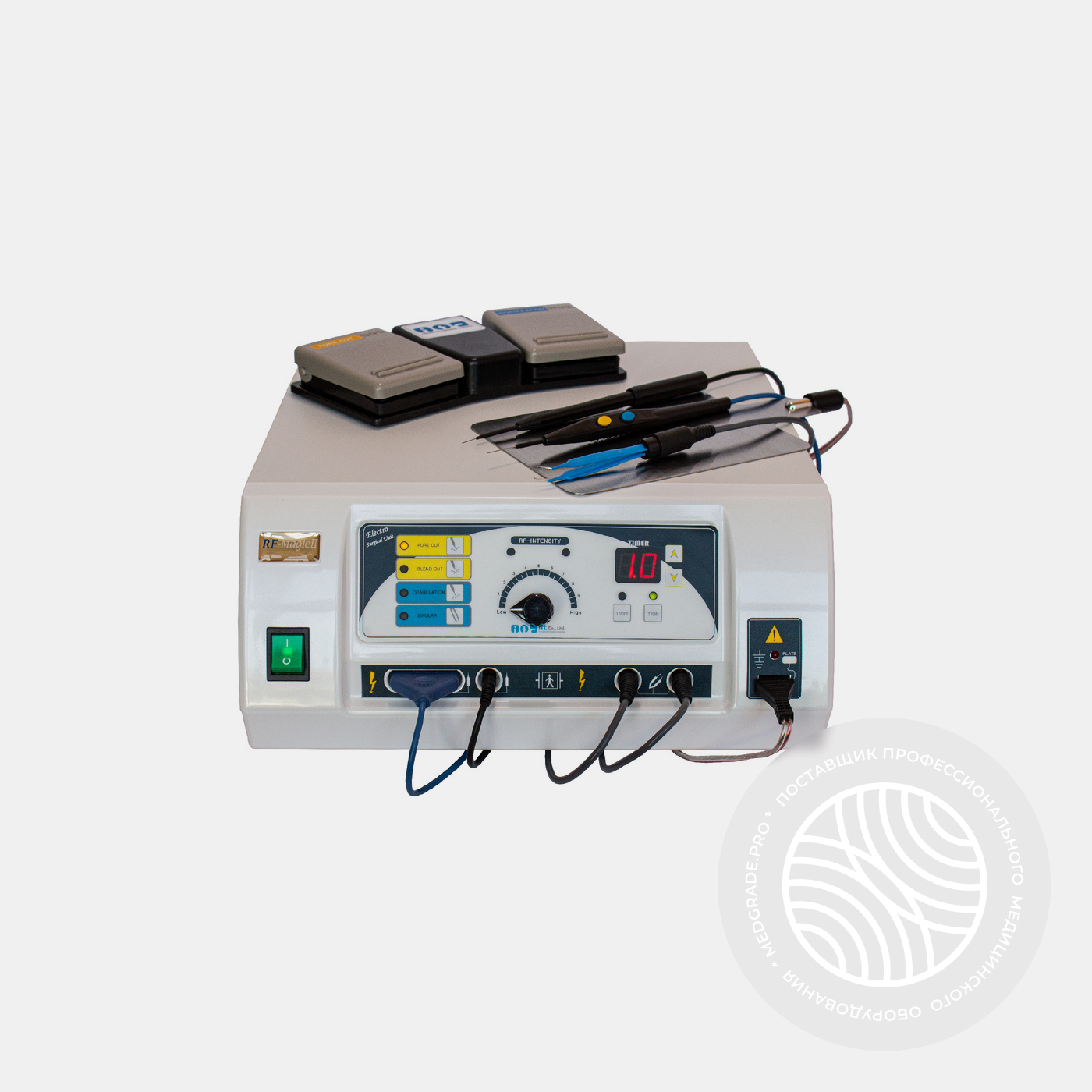

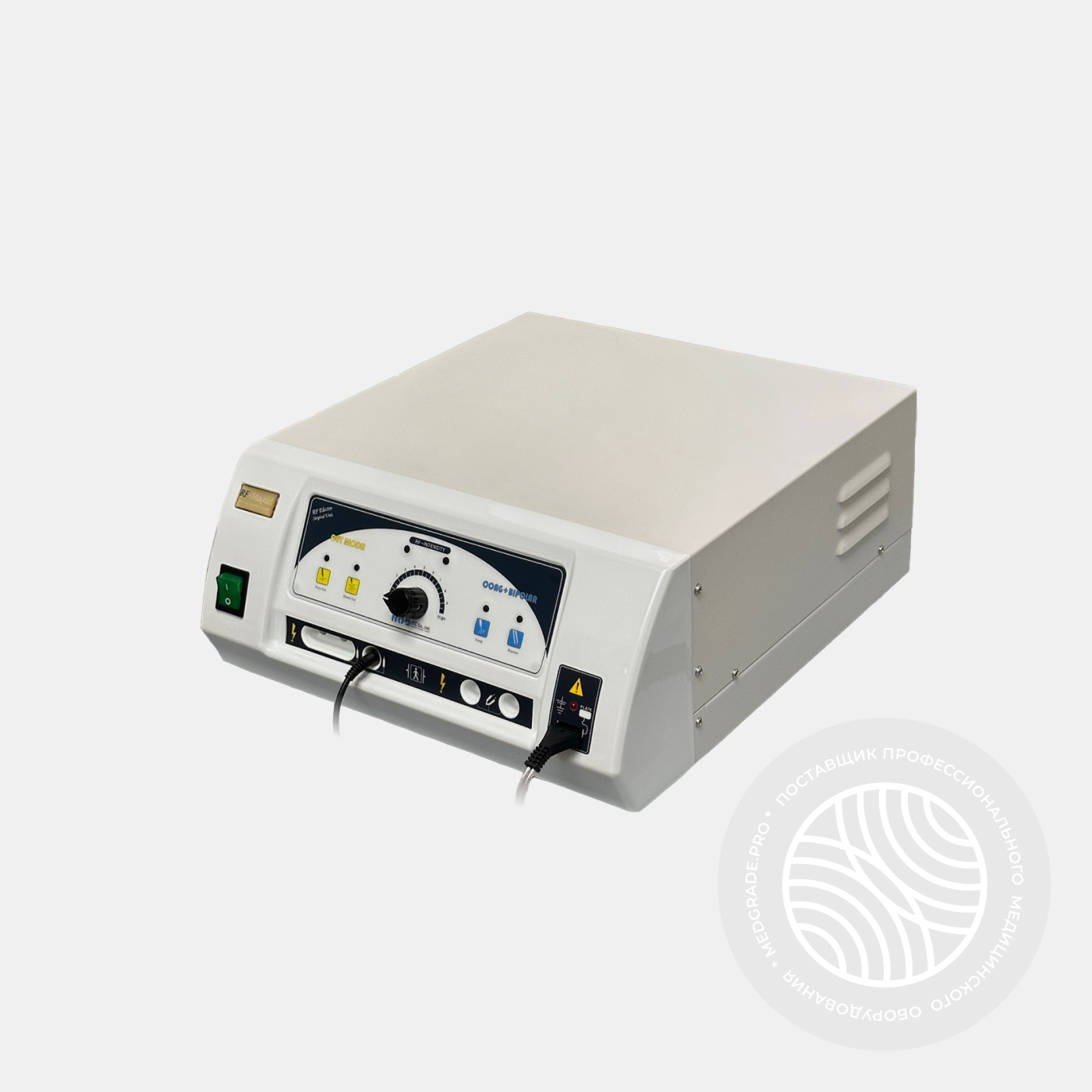

Стоматологические электрокоагуляторы

Адаптированы под работу в полости рта.

Особенности:

• компактность
• высокая точность
• ограниченная мощность

Применение:

• работа с мягкими тканями
• гингивопластика
• остановка кровотечений

Дерматологические и косметологические

Используются для поверхностных процедур.

Особенности:

• низкая и средняя мощность
• высокая точность
• работа с кожными образованиями

Применение:

• удаление новообразований
• коагуляция сосудов
• эстетические процедуры

Гинекологические электрокоагуляторы

Ориентированы на специфические вмешательства.

Особенности:

• специализированные электроды
• деликатные режимы
• возможность глубокой коагуляции

По функциональности и уровню оснащения

Базовые электрокоагуляторы

Характеристики:

• ограниченный набор режимов (Cut / Coag)
• ручная настройка мощности
• минимальная автоматизация

Подходят для небольших клиник и амбулаторий.

Многофункциональные ЭХВЧ-системы

Класс оборудования, к которому относятся решения ERBE и BOWA.

Особенности:

• десятки режимов (включая интеллектуальные)
• автоматическая адаптация к ткани
• поддержка монополярной и биполярной работы
• интеграция с другим оборудованием

Преимущества:

• универсальность
• высокая повторяемость результата
• снижение риска ошибок

По типу технологии воздействия

Контактные электрокоагуляторы

• воздействие через прямой контакт электрода с тканью
• высокая точность

Бесконтактные (спрей-коагуляция)

• энергия передается через электрическую дугу
• используется для поверхностной коагуляции

Аргоноплазменные коагуляторы (APC)

Продвинутый тип оборудования.

Принцип:

• передача энергии через ионизированный аргон
• бесконтактное воздействие

Преимущества:

• равномерная коагуляция
• минимальная глубина проникновения
• снижение риска перфораций

По форм-фактору

Стационарные

• используются в операционных
• высокая мощность и функциональность

Портативные

• компактные устройства
• для амбулаторной практики

Современные электрокоагуляторы - это не один тип устройства, а целый класс оборудования с различными характеристиками и областями применения.

Режимы электрокоагулятора

Режимы работы электрокоагулятора определяют характер воздействия на ткани и клинический результат - будет ли это чистый разрез, остановка кровотечения или их комбинация.

В основе различий между режимами лежат три параметра:

• форма электрического сигнала
• мощность
• длительность и характер подачи (непрерывная или импульсная)

Режим резания (Cut)

Это основной режим для рассечения тканей.

Как работает:

• используется непрерывная высокочастотная волна
• высокая плотность энергии
• быстрое нагревание клеток до температуры испарения

Результат:

• чистый, ровный разрез
• минимальное термическое повреждение окружающих тканей
• слабый гемостатический эффект

Где применяется:

• разрез мягких тканей
• вскрытие полостей
• хирургические доступы

В системах ERBE реализованы продвинутые варианты (например, Endo Cut), где резание происходит с автоматическими паузами для коагуляции.

Режим коагуляции (Coag)

Используется для остановки кровотечения.

Как работает:

• импульсный (прерывистый) ток
• более низкая средняя мощность
• постепенный нагрев тканей

Результат:

• свертывание белков
• запаивание сосудов
• выраженный гемостатический эффект

Особенности:

• большее тепловое воздействие
• возможна карбонизация при неправильных настройках

В оборудовании BOWA реализованы режимы с контролируемой глубиной коагуляции.

Смешанные режимы (Blend)

Комбинируют свойства резания и коагуляции.

Как работает:

• модифицированная форма сигнала
• чередование непрерывной и импульсной подачи

Результат:

• одновременное рассечение тканей
• контроль кровотечения

Преимущества:

• универсальность
• сокращение времени операции

Этот режим широко используется в общей хирургии и эндоскопии.

Мягкая коагуляция (Soft Coag)

Как работает:

• контролируемое напряжение
• отсутствие искрового разряда

Результат:

• коагуляция без карбонизации
• минимальное повреждение тканей
• равномерный прогрев

Применение:

• деликатные зоны
• работа с сосудами
• эндоскопия

Этот режим активно применяется в аппаратах ERBE.

Форсированная коагуляция (Forced Coag)

Более агрессивный режим коагуляции.

Особенности:

• высокая мощность
• наличие искрового разряда

Результат:

• быстрое свертывание тканей
• возможность работы на расстоянии

Применение:

• остановка активного кровотечения
• обработка больших поверхностей

Спрей-коагуляция (Spray Coag)

Бесконтактный режим.

Как работает:

• энергия передается через электрическую дугу
• электрод не касается ткани

Результат:

• поверхностная коагуляция
• равномерная обработка

Преимущества:

• минимальный риск прилипания
• быстрое покрытие больших зон

Биполярные режимы

Используются с биполярными инструментами.

Особенности:

• локальное воздействие
• высокая точность
• отсутствие рассеивания энергии

Режимы включают:

• биполярную коагуляцию
• биполярное резание (в продвинутых системах)

Импульсные и интеллектуальные режимы

Что они делают:

• автоматически регулируют подачу энергии
• адаптируются к типу ткани
• предотвращают перегрев

Примеры:

• адаптивное резание
• дозированная коагуляция
• автоматическое переключение фаз

Как выбирается режим на практике

Выбор зависит от:

• типа ткани
• задачи (резать или коагулировать)
• интенсивности кровотечения
• области вмешательства

Общий принцип:

• для точного разреза → Cut
• для остановки крови → Coag
• для универсальной работы → Blend

Электрокоагулятор хирургический и стоматологический: в чем отличия

Несмотря на общий принцип работы, хирургические и стоматологические электрокоагуляторы существенно отличаются по конструкции, мощности, функциональности и сценариям применения. Эти различия обусловлены спецификой клинических задач: если в общей хирургии требуется универсальность и высокая мощность, то в стоматологии - максимальная точность и деликатность воздействия.

1. Мощность и диапазон регулировки

Хирургические электрокоагуляторы:

• высокая мощность (до 300–400 Вт и более)
• широкий диапазон регулировки
• возможность работы с разными типами тканей

Стоматологические:

• значительно меньшая мощность
• точная настройка малых значений
• акцент на контролируемом воздействии

2. Область и условия применения

Хирургические:

• операционные залы
• лапароскопия, открытая хирургия
• работа с глубокими и обширными тканями

Стоматологические:

• амбулаторные кабинеты
• работа в полости рта
• ограниченный доступ и высокая чувствительность зоны

3. Типы инструментов и электродов

Хирургические системы:

• широкий выбор инструментов:

• ножи

• петли

• биполярные пинцеты

• эндоскопические электроды

Стоматологические:

• компактные электроды:

• тонкие иглы

• микропетли

• специализированные насадки для десны

В системах BOWA предусмотрены линейки инструментов под разные направления, включая деликатные вмешательства.

4. Режимы работы и алгоритмы

Хирургические электрокоагуляторы:

• полный набор режимов:

• Cut

• Coag

• Blend

• Soft Coag

• Spray и др.

• интеллектуальные алгоритмы управления

Стоматологические:

• ограниченный набор режимов
• упор на:

• мягкую коагуляцию

• точечное резание

5. Точность и глубина воздействия

Стоматология:

• приоритет - минимальная глубина повреждения
• высокая точность
• работа вблизи костной ткани и зубов

Хирургия:

• регулируемая глубина воздействия
• возможность работы с крупными сосудами и тканями

6. Эргономика

Стоматологические аппараты:

• компактные размеры
• настольное исполнение
• простое управление

Хирургические системы:

• более крупные, часто модульные
• интеграция в операционную стойку
• расширенные интерфейсы

7. Уровень автоматизации и безопасности

Современные хирургические системы оснащены:

• системой контроля импеданса
• автоматической регулировкой мощности
• мониторингом нейтрального электрода
• защитой от перегрева

В стоматологических устройствах:

• безопасность реализована проще
• меньше автоматизации, но выше контроль со стороны врача

8. Универсальные решения

Сегодня граница между классами постепенно размывается.

Многофункциональные ЭХВЧ-системы:

• поддерживают тонкие настройки мощности
• работают как в хирургии, так и в стоматологии
• позволяют использовать специализированные электроды

Главное отличие хирургических и стоматологических электрокоагуляторов заключается в балансе между мощностью и точностью. Хирургические системы ориентированы на универсальность и широкий спектр задач, тогда как стоматологические - на деликатную работу в ограниченной зоне.

При этом современные ЭХВЧ-аппараты высокого класса позволяют объединить оба подхода в одном устройстве, обеспечивая клинике гибкость, экономическую эффективность и высокий уровень безопасности.

Как выбрать медицинский электрокоагулятор под задачи клиники

Выбор электрокоагулятора - это не просто подбор оборудования по цене или бренду, а стратегическое решение, влияющее на качество хирургии, безопасность пациентов и эффективность работы врачей.

1. Определите профиль клиники и спектр вмешательств

Это важный этап.

От задач зависит:

• требуемая мощность
• набор режимов
• тип инструментов

Примеры:

• амбулаторная хирургия → компактные системы до 100–150 Вт
• многопрофильный стационар → универсальные аппараты 200–400 Вт
• микрохирургия → акцент на точность и биполярные режимы

Если планируются сложные операции (урология, гинекология, лапароскопия), необходимы системы среднего и высокого класса.

2. Выбор мощности и диапазона регулировки

Мощность - один из главных параметров.

Рекомендации:

• 80–120 Вт - дерматология, стоматология, ЛОР
• 200–350 Вт - универсальная хирургия
• 350+ Вт - специализированные вмешательства

Важно не только максимальное значение, но и:

• точная регулировка
• стабильность подачи энергии

Недостаточная мощность снижает эффективность коагуляции, а избыточная - повышает риск термического повреждения тканей.

3. Наличие монополярного и биполярного режимов

Современный стандарт - поддержка обеих технологий.

Монополярный режим:

• универсальный
• подходит для большинства операций

Биполярный режим:

• высокая точность
• минимальное повреждение тканей

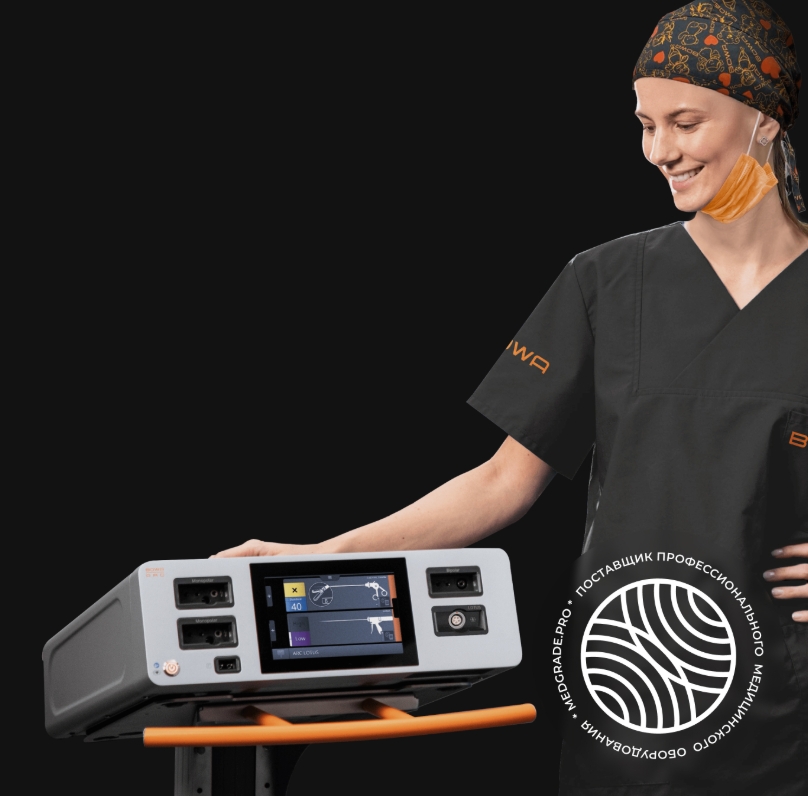

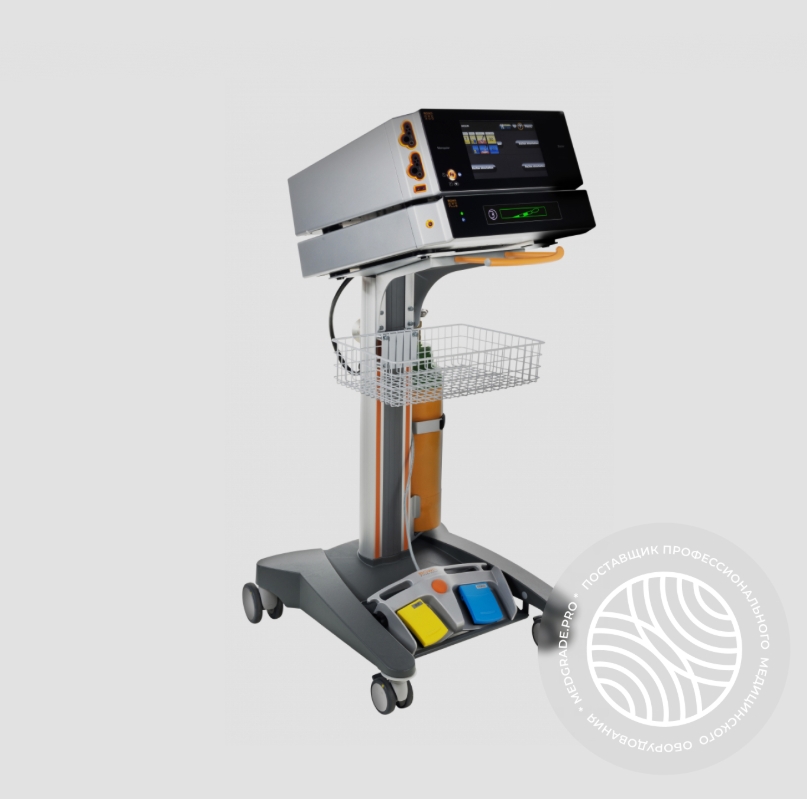

В аппаратах BOWA (например, ARC-серия) предусмотрено одновременное подключение нескольких инструментов, что повышает эффективность работы в операционной. (tarlan-int.kz)

4. Набор режимов и технологий

Минимальный набор:

• Cut
• Coag

Оптимальный уровень:

• Blend
• Soft Coag
• Forced Coag
• Spray

Рекомендуется наличие не менее 6–10 специализированных режимов для разных клинических задач.

Преимущество современных систем:

• автоматические режимы
• адаптация под ткань
• снижение нагрузки на врача

5. Интеллектуальные функции и автоматизация

Это ключевое отличие оборудования премиум-класса.

Обратите внимание на наличие:

• автоматической регулировки мощности
• контроля импеданса ткани
• предустановленных программ
• памяти настроек

Например:

• технологии адаптации мощности (как ARC CONTROL у BOWA) автоматически подстраивают энергию под ткань;
• системы ERBE обеспечивают стабильный эффект при изменении условий работы

6. Безопасность

Критически важный критерий.

Обязательные функции:

• контроль нейтрального электрода
• защита от перегрева
• самодиагностика
• автоматическое отключение при ошибках

Современные аппараты оснащаются системами постоянного мониторинга состояния устройства и пациента.

7. Возможности расширения и интеграции

Для клиник важно учитывать развитие.

Дополнительные опции:

• аргоноплазменная коагуляция (APC)
• интеграция с эндоскопическим оборудованием
• дымоудаление
• подключение к хирургическим стойкам

Наличие таких возможностей позволяет использовать аппарат в разных отделениях.

8. Эргономика и удобство работы

Факторы, которые напрямую влияют на эффективность врача:

• сенсорный интерфейс
• быстрый доступ к режимам
• ножные педали
• визуальная индикация

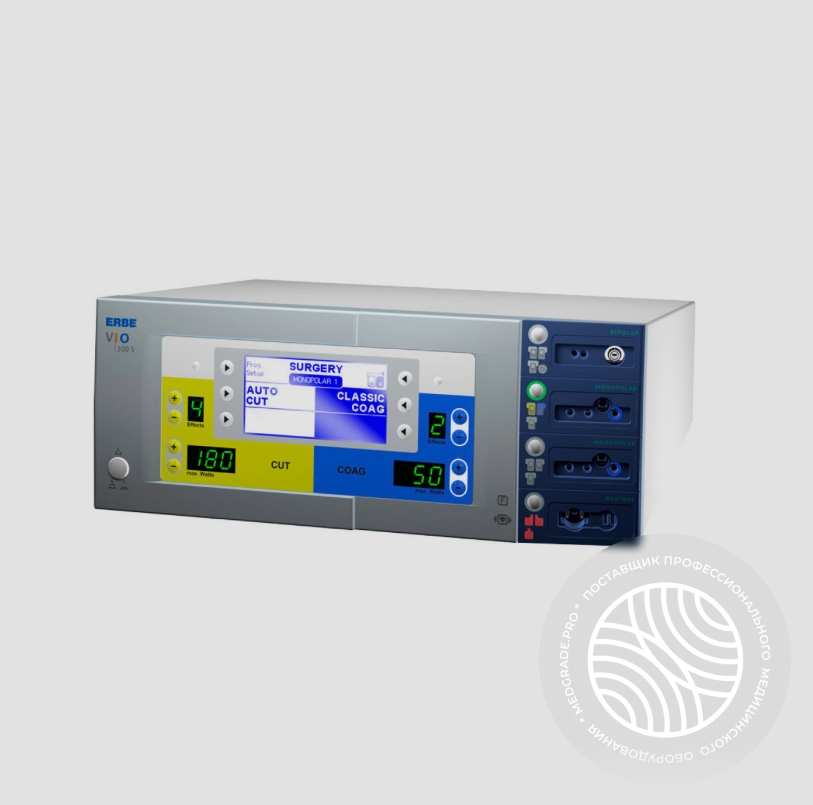

В современных системах ERBE реализованы интеллектуальные интерфейсы с отображением только активных параметров, что упрощает работу хирурга.

9. Универсальность vs специализация

Есть два подхода:

Универсальный аппарат:

• подходит для разных отделений
• экономически выгоден
• требует широкого набора функций

Специализированный:

• оптимизирован под конкретные задачи
• выше точность в узкой области

На практике клиники чаще выбирают универсальные системы уровня BOWA и ERBE.

Выбор электрокоагулятора должен основываться на балансе между клиническими задачами, уровнем автоматизации и безопасностью. Оптимальное решение - это не просто мощный аппарат, а система, которая:

• адаптируется под тип ткани
• обеспечивает стабильный результат
• минимизирует риски
• масштабируется под задачи клиники

Заключение

Электрокоагулятор - это ключевой инструмент современной хирургии, обеспечивающий точное рассечение тканей, эффективный гемостаз и высокий уровень безопасности пациента. От его характеристик, режимов работы и уровня технологичности зависит качество медицинской помощи и комфорт работы врача.

Современные ЭХВЧ-системы уже давно вышли за рамки «простых коагуляторов» и превратились в интеллектуальные комплексы, способные адаптироваться к типу ткани, автоматически регулировать мощность и обеспечивать предсказуемый результат.

При выборе электрокоагулятора важно учитывать не только текущие задачи клиники, но и перспективы ее развития: универсальность системы, возможность масштабирования и интеграции с другим оборудованием становятся критически важными факторами.

Компания Medgrade предлагает комплексный подход к оснащению медицинских учреждений, подбирая решения под конкретные клинические задачи.

Обращаясь в Medgrade, клиника получает не просто поставку оборудования, а надежного партнера, который помогает повысить уровень медицинской помощи, оптимизировать рабочие процессы и обеспечить безопасность пациентов на каждом этапе лечения.
